1.概述
随着生活的不断改善，人们对住宅，办公环境质量的要求越来越高，例如在民用住宅里，物业需要对小区的灯光，给排水，电梯和车库等小区必备设备进行集中监控。时下，房地产行业正如火如荼的发展，给小型PLC在楼宇自动化的使用创造了契机。本文着重介绍施耐德PLC Twido系列在楼宇自动化里的一些应用，
2.应用描述
在楼宇自动化里，人们对分散控制，集中管理的要求越来越明显，主要体现在灯光，空调，给排水，电梯，门禁和灌溉等方面。在此，我们基于施耐德Twido PLC，给出三个方案。

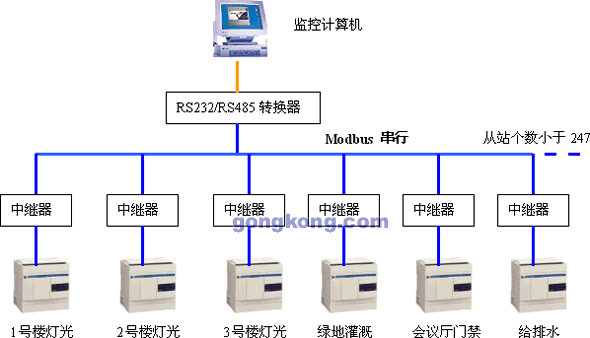

(!)方案1－RS485，适用于小范围，而且对通信速度要求不高
通过RS485串行连接，Modbus 串行协议实现，
模块配置：本体 TWDLCAA24DRF
通信扩展 TWDNAC485T
通信参数：波特率19.2k，8位数据位，奇/偶/无 校验，1位停止位。
点击看原图
优点：组网简单，成本低。
缺点：通信速率慢，监控计算机与最远一个从站距离超过200米时需要加中继

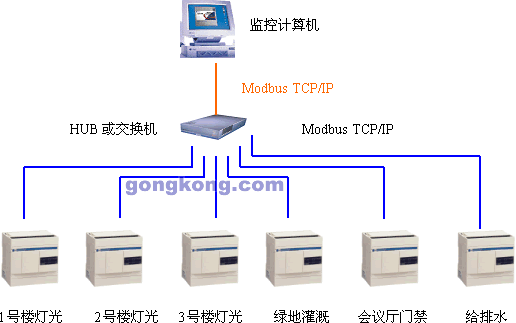

(2)方案2－以太网，适用于对通信速度较高场合
通过以太网，Modbus TCP/IP 协议实现
模块配置： 本体 TWDLCAE40DRF 或者 其他Twido本体加 TwidoPORT以太网模块
通信参数：波特率10M或100M
优点：通信速度快，网络节点个数不受限制，决定于网络方案。
缺点：普通HUB或交换机端口到节点的长度不能超过100米，假如需要扩大长度的话，需要对网络进行优化，这样就要求工程师具有较深的网络知识。

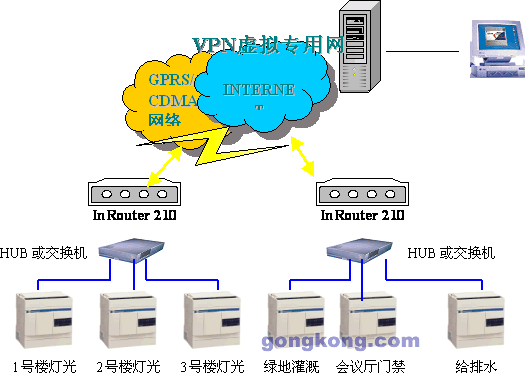

(3)方案3－无线网络，适用于对通信速度要求不高，但有无线通信要求
通过以太网，Modbus TCP/IP, CDMA 或GPRS 实现。
模块配置：本体 TWDLCAE40DRF 或者 其他Twido本体加 TwidoPORT以太网模块＋IN ROOTER路由器
优点：实现无线通信，可以用以多个小区甚至多个城市的集中管理
缺点：相对于方案2速度较慢，而且需要附加CDMA或者GPRS的通信费用，另外需要购买INROOTER路由器。
3.结束语
施耐德Twido PLC 已经在上海某小区得到了成功的应用，随着国家对基础建设的大力投入，还可以拓展到其他基建设施领域里，比如无人煤气抄表，加油站监控，移动公司基站监控等等。
