丹佛斯变频器实现智能逻辑计数器功能

引言：

许多小型生产机械都要求对产品产量进行计数，当产量计到某预设值时就自动停车;再起动时则先手动复位计数器，然后开机，于是产量又开始重新计数，直到预设值。以前计数器功能通常依靠外部计数器完成。丹佛斯的FC系列变频器内置功能强大的SLC逻辑控制功能，通过逻辑程序，就能实现计数器控制功能。

　　计数器控制功能的要求：

　　图一为普通工业用计数器的图片，一般计数器有一个数字量信号输入，一个数字量信号输出;面板上显示当前计数值和预设值，预设值可以由用户自己设定。

图一、普通工业计数器

　　计数器的工作时序图如图二，当产品数量计数到达预设值时，计数器数字量输出信号动作，中止主机运行。等用户将计数器复位以后，主机又可以再次运行。

图二、计数器工作时序图

　　FC系列变频器智能逻辑功能简介：

　　丹佛斯FC系列变频器内置的智能逻辑功能是丹佛斯开放给用户的PLC逻辑控制功能，用户可以根据自己的实际需求定制专用程序。丹佛斯为方便用户编程专门开发了MCT10软件，智能逻辑编程的方式请见图三。

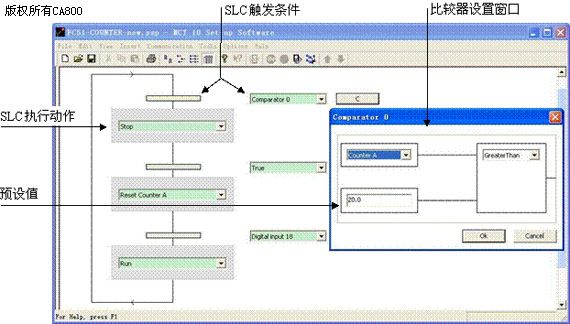

图三、智能逻辑编程图

　　智能逻辑触发条件主要有以下几种：

　　数字量输入输出;

　　比较器输出;

　　逻辑规则输出;

　　定时器输出;

　　运行、停止、警告和报警等状态;

　　频率、电流达到预定值;

　　智能逻辑执行动作主要有以下几种：

　　选择菜单、预设频率或加速时间;

　　控制起动、停止等变频器动作;

　　启动定时器;

　　控制数字量输出;

　　智能逻辑功能实现计数器控制功能的解决方案：

　　程序请参见图三。

　　参数设置略。

具体接线图如图四所示。

图四、接线图

　　结束语：丹佛斯公司新出的FC系列变频器内置功能强大的智能逻辑控制功能，通过简单编程就能实现计数器功能，目前此方案已在某分页机设备配套商处使用，功能完全满足客户要求，与原来的方案相比系统更精简，成本更低廉。

参考文献

　　[1> FC51编程指南. MG.02.C2.41. Danfoss 公司. 2007

　　[2> FC51操作手册. MG.20.A2.41. Danfoss 公司. 2007
