3.4电气配线图
3.4.1 主驱动变频器接线图
图五 主牵引变频器接线图
变频器通过端子进行起停运行控制，运行方向设定，运行速度设定，故障停机和复位处理。
3.4.2 收、放卷变频器接线图
图六 收、放卷变频接线图
变频器通过端子进行起停运行控制，运行方向设定，张力给定设置，张力方向设定，运行线速度设定，收、放卷模式设定，初始卷径复位，故障停机和复位处理。
四 参数设置
1 牵引变频器参数设置

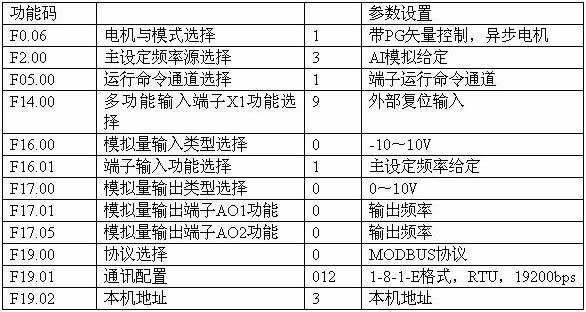

牵引电机选用的是艾默生高性能变频器EV6000-4T0220G，以下是该变频的主要功能码设置。
2收、放卷变频器参数设置

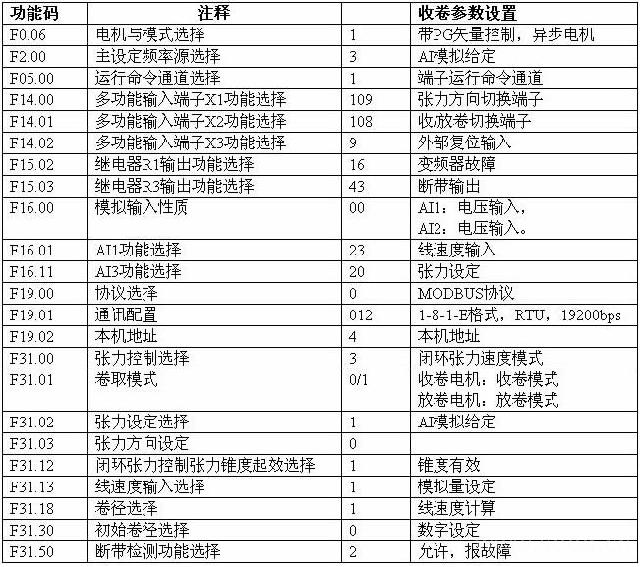

收放卷电机选用的是艾默生高性能张力专用型变频器EV6000-T-4T0370G，以下是该变频的主要功能码设置。
五 调试步骤及注意事项
检查电气接线；
脱开负载，进行电机参数调谐；
某一确定速度下，用测速器对电机和卷取辊进行速度测试，根据测试结果计算各传动点的传动比并设置；
设置基本参数，试运转，观察电机运行方向，调整到正确的方向；
穿料，带料调试，根据效果合理调整各参数设置，直到符合控制要求；
在机台规格所规定的线速度范围内，从最低线速度到最高线速度进行试车运行，观察控制效果，根据需要调整参数；
在空芯卷径和最大卷径之间试车运行，观察控制效果，根据需要调整参数；
参数备份，上传到操作面板，并记录
五 结束语
检品机控制系统是一种对张力要求较为严格的电气控制系统，无论是在零频，还是在高速运行状态下，EV6000张力专用变频器均表现出极为优良的张力控制性能，最小张力可以控制到1.0kg，而保持张力的恒定，该方案对其它类似的张力控制系统具要重要的参考价值。
|
