研华新型电控柜解决方案

系统介绍:
    研华新型电控柜系统解决方案，采用嵌入式工控机，无风扇无硬盘免维护；低功耗更节能；导轨安装、小尺寸，缩小电控柜尺寸，降低成本，配合研华经典的ADAM模块进行I/O采集，或可和电控柜里的PLC进行无缝接连，帮助您降低PLC系统模拟量的成本。
    研华组态软件内建多种PLC驱动、同时也包含直接ADAM模块驱动，组态快捷。更有远程监控和维护的功能软件，方便您通过网络，即可远程监控及维护现场的运行状况。还可配备研华的IP65防护等级的工业级液晶显示器，来应对现场恶劣的生产环境。
    整个电控柜系统内部，工控机UNO-1170、PLC、ADAM模块全采用Din-Rail标准导轨安装，既简化柜内各部件之间的硬件连线，又可方便布线。更可通过通过网络利用研华提供的远程监控软件DiagAnywhere，方便在远方了解现场电控柜的运行情况,还可对参数进行修改和设置,有利于现场实现少人值守、无人值班。

    采用研华新型电控柜解决方案，尺寸更小，更省成本，又可免维护、更节能，更里彩色环保。行动起来，让您的整个电控柜换颜一新，“绿色”起来吧！
    研华近期隆重推出<研华电控柜绿色专案>整体促销活动,详情请咨询研华免费服务热线：800-810-0345，或和研华当地专营商联系。

    在工业现场的电控柜中，工控机和PLC配合使用是很典型的配置方式，而传统的工控机，风扇、硬盘、电源等原因而无法避免现场故障出现，由此所导致地停机、更换、维护，需要增加现场服务和维护等额外工作。而且传统的工控机个头比较大，占用电控柜中至少20%的空间，使得电控柜的尺寸无法缩小，功耗也高。电控柜中的PLC系统，模拟量采集的成本也比较高，同时也增加了整个电控柜系统的成本。

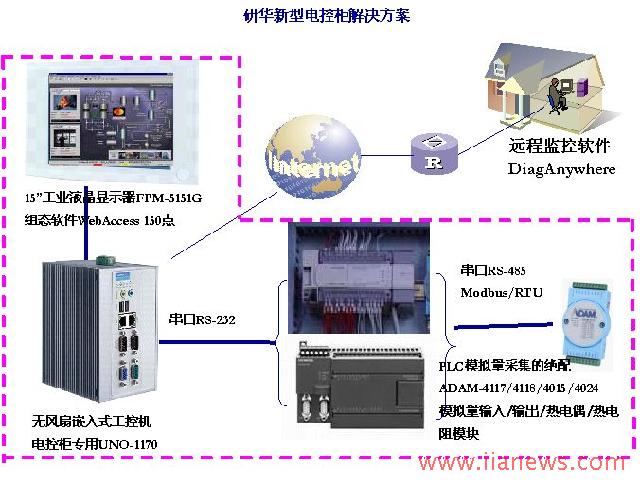

    研华新型电控柜系统，从无风扇免维护工控机到PLC系统的模拟量采集、从现场的带触摸屏工业液晶显示器到组态软件的便捷组态，甚至到使您通过以太网络进行远程监控和调试的工具软件等，为您提供一体化的解决方案，使您的电控柜省空间-尺寸更小，省模拟量采集采集的成本，省组态软件成本，又可免维护、更省电节能。

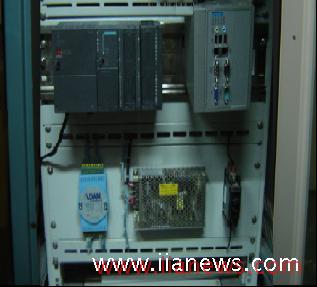

在这个电控柜内，
     西门子PLC  S7-300进行现场控制，但只扩展了数字量模块，模拟量呢？扩展了研华的ADAM模块来实现，更低成本； UNO-1170作为工控机充当上位机的功能，低功耗、无风扇无硬盘、免维护，Celeron M 1GHz 处理器以及512MB内存正适合工业应用的速度。组态软件WebAccess中直接带有西门子PLC的驱动，又组态快捷。
    整个柜内安装合理、简洁。即使内部紧凑，若通过配备带触摸屏的15”工业液晶显示器进行显示和操作，却又显得整个电控柜明亮而又大方。
    整套方案非常适合小型电控柜的典型应用，还可通过以太网络通过DiagAnywhere软件进行远程监控，使电控柜更加智能，并增加附加值。

1,电控柜的运算核心--电控柜专用无风扇嵌入式工控机UNO-1170
     工控机作为电控柜的运算核心，担负着数据存储、处理，运行组态软件进行人机接口的功能。
     专为电控柜工控机应用而设计的无风扇嵌入式工控机UNO-1170配置有Celeron M 1GHz 处理器以及512MB内存, UNO-1170紧凑设计帮助用户在工业现场节省电控柜的占用空间，具有特色的前出线接线方式可以有效节省现场布线空间,同时也支持导轨式及壁挂式安装,是一款非常适合安装在工业现场电控箱内的嵌入式无风扇工控机!
     UNO-1170具有两个RS-232端口以及一个RS-232/422/485端口、同时RS-485端口带有自动流控可方便使用者撰写串口的通讯程序,并且,丰富的串口便于使用者连结现场PLC及工业设备.两个10/100Base-T RJ-45网口方便连接工业现场的以太网络,并可作为MES项目中的网关使用.除了外部的三个USB端口,还附带一个内部的USB端口,方便作为密码狗使用,还包括了音频输入和输出的功能，在精细的散热设计之下,无风扇的系统操作温度范围可达到-10 及60°C (14 ~ 140°F)之间。
     UNO-1170在储存媒体方面支持一个外部CF插槽,在操作系统上支持Windows XP Embedded, WinCE 6.0以及嵌入式Linux等最新的嵌入式操作系统,也带有PC-104+的插槽,可在工业现场轻易的整合扩充的IO功能,如工业通讯,IO,视频,现场总线等工业功能,有了这些开放式的软硬件架构,使用者很容易根据具体应用需求进行集成设置.其前端的LED灯号清楚的显示了UNO-1170工作时的状态.
 工业特色:
 DIN-rail 轨道安装
 RS-485 数据流控制
 可编程看门狗
 运行温度最高可达 60’C
 无风扇 / 无内部线缆链接
 电源防呆防错保护
 电池备份内存
 关于研华UNO-1170电控柜工控机的详细介绍请链接：

   2、人机界面显示--15”工业级液晶显示器，可带触摸屏
    FPM - 5151G是一款15 “彩色TFT LCD专为工业应用而设计的平板显示器。前面板带USB,VGA&DVI-D输入,带RS-232&USB触屏。前端接入USB接口让用户很容易通过USB电缆访问电控柜中的UNO-1170工控机。
 由于15"的大尺寸 ，它具有充分的区域展示生动和鲜明的图像人机界面。屏幕显示功能还允许用户调整具有两个用户设置的屏幕图像。并标配工业等级电源10 - 30VDC，更好地支持工厂自动化和机械自动化等电控柜显示解决方案。

关于研华工业级液晶显示器FPM-5151G的详细介绍请链接：


 3、ADAM模块—PLC模拟量采集的绝配
    很多小型电控柜需要用PLC采集现场温度数据或其他一些模拟量信号, 虽然采集的点数不太多，一般在16个点以内，但CPU的基本单元没有模拟量点或点数太少，须要另外扩展模拟量模块，可价格都比较贵且扩展点数少。
    研华的ADAM-4100 强固型模块，8路模拟量采集，16bit分辨率，采集精度可达到+/-0.1%或更高。并专为恶劣环境下的可靠操作而设计，能够在宽温度工作范围，宽电源输入范围，甚至在强噪音干扰环境中工作: 特别设计的自动滤波器功能，可根据噪音的最大频率来自动调整滤波参数，进而保证信号采集的准确和稳定。每个模块8 路模拟量或温度的采集，当有多路模拟量点要采集时，可以通过连接多个ADAM-4100 模块来实现，性价比高。

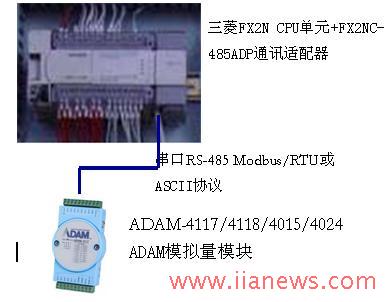

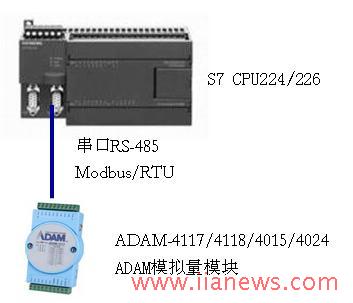

    PLC 的RS-485 串口和ADAM-4100 模块进行连接，通过业界流行的标准Modbus/RTU 协议或简单方便的ASCII协议，即可轻松将ADAM-4100模块和PLC 无缝连接，进而降低PLC 模拟量采集的策划成本，帮您的PLC 省下一半预算！
    三菱、欧姆龙、Siemens S7-200/S7-300等品牌PLC通过使用MODBUS协议库或通过MODBUS通讯模块支持MODBUS协议，都可以与研华模块进行无缝连接。


ADAM-4100系列模块是通用传感器到计算机的便携式接口模块，专门为恶劣环境下的可靠操作而设计。其特点：
宽工作温度范围：-40-85度
更高的抗噪性能：电源输入1kV浪涌保护，3kV EFT和8kV ESD保护
宽电源输入范围：+10到+48 VDC未调理直流电源
LED显示：既可以状态显示又可以进行地址读取
在线固件升级：确保模块始终运行着最新的功能
支持传统通讯协议：支持MODBUS/RTU协议和ADAM（ASCII）协议



 4、组态软件WebAccess标准版150点
    首家完全基于IE浏览器的HMI/SCADA监控软件，最大特点就是全部的工程项目、数据库设置、
图面制作和软件管理都通过internet或intranet在异地使用标准的浏览器完成. 而分散式架构的监控节点，
监控节点的冗余系统 (SCADA Redundancy)，中央数据库服务器及多层式网络安全结构…等等之组合,
更提供各类自动化应用之完整架构。
 性能特点：
完全基于B/S（Browser/Server）架构，具备强大的网络功能，自带Web客户端与多叠式网络安全体系，
办公室里也可以实现同步实时监控。
 技术参数：
首家完全基于浏览器而设计的网际组态软件
基于web浏览器的全功能客户端监控与现场同步
强大的远程诊断，维护功能
中央集成数据库服务器
分布式结构体系
全局节点的时间同步功能
多叠式网络安全体系
免费的客户端授权
免费的开发环境，一次拥有，无限开发
与上层管理系统的无缝接轨，轻松实现管控一体化
Email方式发送报警信息与报表
 关于研华组态软件WebAccess标准版150点的详细介绍请链接：
