激光打标技术是激光加工最大的应用领域之一。在汽车零部件行业中应用也是非常广泛，激光打标机的系统集成商在提供激光打标方案的同时会根据最终用户的需要进行零部件质量检测的视觉集成。其中涡轮增压器壳体螺纹孔检测原先采用激光传感器，多个孔就需要安装多个传感器，导致安装复杂、调试困难等等的问题，那么怎么办呢?别急，邦纳iVu图像传感器给您解决方案。
需求与挑战

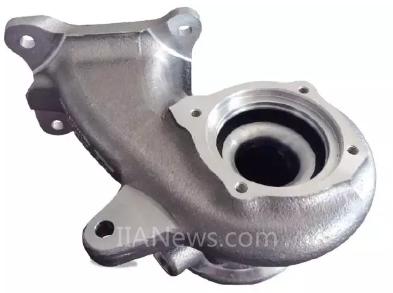

需求：对涡轮增压器壳体上选中的3个螺纹孔进行攻丝有无检测。
挑战：
• 需要检测多个螺丝孔的螺纹
• 孔分布在一个区域内，属于面检测
解决方案
邦纳 iVu2PTGR08 图像传感器
• 产品集成镜头、光源、触摸屏，方便安装、调试和监控
• 采用面积工具检测螺纹发出的反光
• 多个面积工具可以检测区域内的多个目标
• 开关量I/O和通讯可以将整体检测结果或单个目标检测结果反馈上位机
场景应用详解

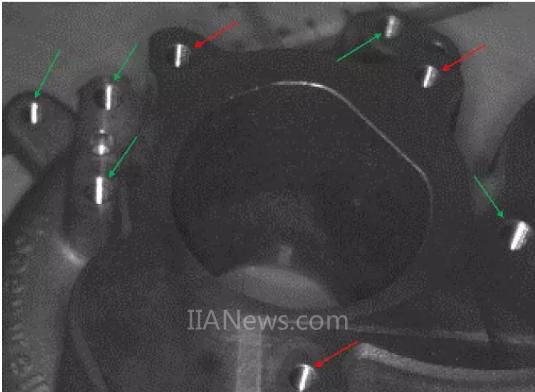

• 红色箭头所指的是要求检测的3个螺纹孔
• 绿色箭头所指的是在视野和景深范围内可见/可检测的其他螺纹孔

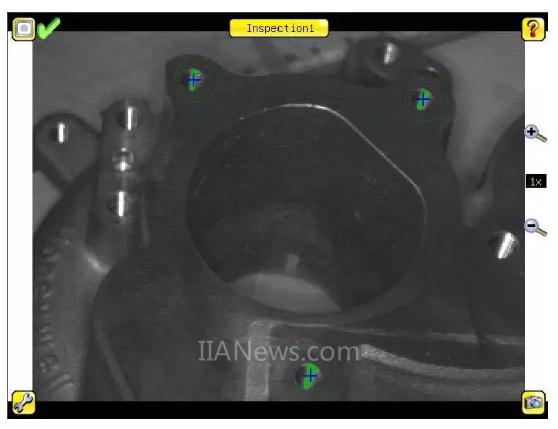

• 对于要求检测三个螺纹孔，螺纹会产生稳定的反光，通过面积工具进行检测判断

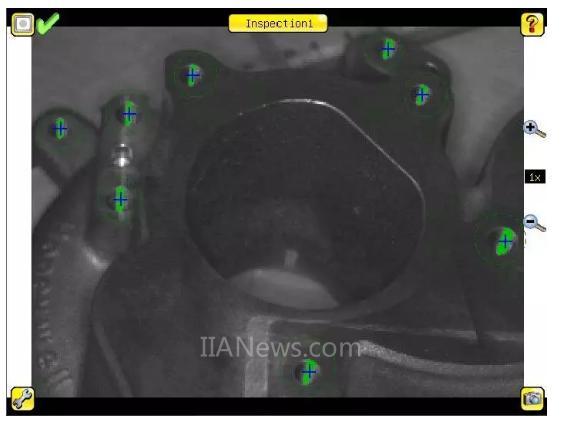

• 扩展检测，在这个视野中可以检测到8个螺纹孔，事实上iVu最多支持9个面积工具。

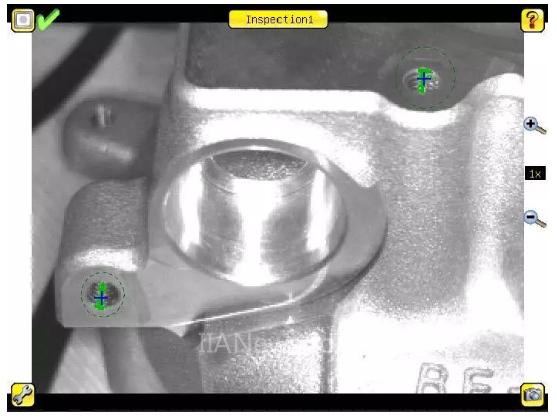

• 安装角度合适可以检测两个面上的螺纹孔
Why Banner?
• 一次安装完成多个孔的质量检测
• 提供额外的检测能力
• 提供了可视化的监控能力
• 减少接线的同时提供一对一的NG报警能力
适用目标群体
• 机械零部件加工商
• 非标装配类设备集成商
• 其他需要检测螺纹孔的应用场合
（转载）
