【开发背景】
近年来，随着数字化潮流的不断发展，具有A/D和D/A的电路越来越多，配备FPGA、CPLD、闪存的电路也越来越多。这些都对电子产品研发制造的基础测量工具示波器提出了更高的要求：数字信号/模拟信号混合分析需求的增加，混合分析中所需的逻辑信号通道数的增加，软件类工程师对信号分析需求的增加等。过去带有16ch逻辑信号分析功能的混合示波器已无法满足客户的要求。

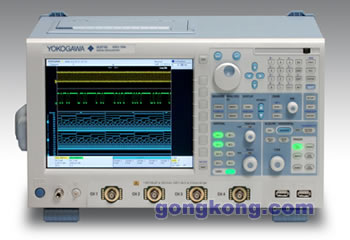

横河电机即将推出的带有32ch逻辑信号分析功能的新型混合数字示波器DL9710L正是为了满足以上测量需求而研发设计的。
【主要特点】
1：通道多
·模拟4ch＋逻辑32ch
·模拟：带宽1GHz、最大采样率5GS/s
·逻辑：最大开关频率250MHz
·记录长度 6.25MW/ch
2：丰富的触发功能
·Analog信号触发
·与DL9140L相同
·Serial/SPI/I2C/CAN
·Logic信号触发
·Edge/State/Pulse/Pulse State
3：丰富的放大・查找・分析功能
·具备与DL9140L相同的放大、查找、分析功能
·支持逻辑输入信号的Bundle显示和状态分析
·逻辑信号的D/A转换及显示功能（最大14bit）
4：体积小携带方便
·体积 350×300×200 (mm)
·重量 约9kg
【应用领域】
DL9710L新型混合数字示波器，可以应用于众多电子产品的研发，生产和测试。如：
·数字电视，HDD/DVD录放机，手机等数字家电领域。
·打印机，扫描仪，PDA等计算机外围设备领域。
·发动机控制，安全控制，汽车音响等汽车领域。
·A/D和D/A转换器，传感器芯片等半导体领域。
·机器人，PLC，传感器等工业控制领域。
【关于横河电机株式会社】
日本横河电机株式会社(YOKOGAWA)作为一个全球著名的测量、工业自动化控制和信息系统的领导者，自1915年创建以来，一直致力于为用户提供尖端的专业技术，支援顾客进行提高经营效率的改革，为产业的发展做出了贡献。
YOKOGAWA的计测技术事业核心――测量仪器事业，有着高稳定性和高可靠性的产品以及始终领先于时代的计测技术，使我们成为一个在世界上值得信赖的合作伙伴。通过与安藤电气公司的合并，进一步扩大了通信测量仪器的生产领域。如今我们又将目光投向光通信、移动通信测试和数字信息家电等领域，力争在测量仪器方面成为世界领先的生产厂家。
