麦克MPM180/MPM185型TO-8封装压阻式压力敏感元件

ainet.cn 2007年05月30日

产品图片

产品概述

MPM180/MPM185型TO-8封装压阻式压力敏感元件，采用了先进的离子注入工艺和微机械加工工艺，形成了惠斯顿电桥和精密的力学结构的硅敏感元件，以TO-8的形式封装。被测压力通过压力接口作用在硅敏感元件上，实现了所加压力与输出电压信号的线性转换。经激光修调的厚膜电阻网络补偿了传感器的温度性能。适用于安装在印刷电路板或空间狭小的场合，对传感器结构材料相兼容的液体和气体的绝压、表压和差压的检测。

产品特点

·压力范围MPM185:0~20kPa~35kPa;MPM180:0~70kPa~1000kPa
·精度等级可选
·具有表压、绝压合格差压形式
·TO－8封装，可用于印刷电路板安装
·恒流源供电
·适用于不导电，无腐蚀性的液体和气体
·温度特性补偿形式可选
·标准3/16"管接口
·低成本，体积小

产品用途

·压力校准仪器
·航空航天
·汽车
·气压控制
·医疗仪器、血压计
·通讯系统
·生理监护

性能

电气性能
供电电源	≤2.0mADC
电气连接	标准TO-8，6脚PCB镀金柯伐管脚；0.45mm(直径)×22mm(长)
共模电压输出	输入的50%(典型值)
输入阻抗	2kΩ~8kΩ
输出阻抗	3.5kΩ~6kΩ
响应时间(10%~90%)	<1毫秒
绝缘电阻	100MΩ,50VDC
结构性能
允许过压	顶端：2倍满量程压力或≤200psi；底端：2倍满量程压力或≤50psi；取最小值。
引压接口	镀金柯伐
敏感元件	金、铝、硅硼硅酸玻璃
管脚引线	镀金柯伐
内部浸润	顶部：镍、硅、金；底部：镍、硅、RTV
重量	3克(0.11盎司)
环境条件
位置影响	在任何方向偏离90°，零点变化应≤满量程的0.05%
振动	在10gRMS，20~2000Hz条件下无变化
冲击	100g，11毫秒
寿命	1×10⁸压力循环
介质兼容性	顶部：对镍和硅胶兼容，不导电的和无腐蚀性的液体或气体；底部：对硅、硼硅玻璃、RTV和钢兼容底液体和气体。
基准条件
介质温度	25±1℃
环境温度	25±1℃
振动	0.1g(1m/s/s)Max
湿度	50%±10%
环境压力	86~106kPa
电源	1.5±0.0015mADC

	A		B		C		单位
	Max	Min	Max	Min	Max	Min	单位
非线性	±0.15		±0.25		±0.5		满量程的%，BFSL
迟滞	±0.05		±0.05		±0.10		满量程的%
重复性	±0.05		±0.05		±0.10		满量程的%
满量程输出(@1.5mADC)
0~20kPa	≥50						mVDC
≥0~35kPa	≥70						mVDC
零点输出
0~20kPa…35kPa	±2		±2		±2		mVDC
≥0~70kPa	±1		±1		±1		mVDC
温度特性
零点误差
0~20kPa	±0.75		±1.0				满量程的%，参比25℃
0~35Pa	±0.5		±1.0		±2.0		满量程的%，参比25℃
≥0~70kPa	±0.5		±1.0		±2.0		满量程的%，参比25℃
满量程误差
0~20kPa	±1.0		±1.5				满量程的%，参比25℃
0~35Pa	±0.5		±1.0		±2.0		满量程的%，参比25℃
≥0~70kPa	±0.5		±1.0		±2.0		满量程的%，参比25℃
补偿温度范围	0~50
使用温度范围	-40~120
热迟滞(典型)	±0.1		±0.1		±0.1		满量程的%
长期稳定性	±0.2		±0.2		±0.2		满量程的%，一年
注：也可供无补偿的传感器，详细情况与厂家联系。

外形结构


选择0	选择1 选择2	选择3

单位：mm

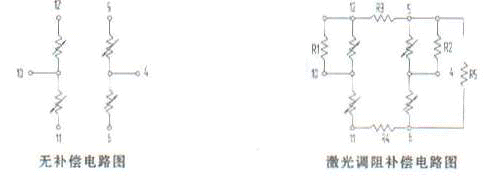

电气连接

	正压力在顶端		正压力在底端
	管脚	连接	管脚	连接
激光调阻补偿	4	正输出 +OUT	4	负输出 -OUT
	5	正输入 +IN	5	正输入 +IN
	6	负输入 -IN	6	负输入 -IN
	10	负输出 -OUT	10	正输出 +OUT
	其余管脚不用		其余管脚不用
无补偿	4	正输出 +OUT	4	负输出 -OUT
	5，12	正输入 +IN	5，12	正输入 +IN
	6，11	负输入 -IN	6，11	负输入 -IN
	10	负输出 -OUT	10	正输出 +OUT

选型指南

MPM180/MPM185型	TO-8封装压阻式压力敏感元件
	程编量码	压力范围kPa(psi)	备注
	0B	0~20(0~3)	仅185型
	0A	0~35(0~5)	仅185型
	02	0~70(0~10)
	03	0~100(0~15)
	07	0~200(0~30)
	08	0~350(0~50)
	09	0~700(0~100)	G/A
	10	0~1000(0~3)150	仅G
		代号	压力类型
		G	表压
		A	绝压
		D	差压
			代号	供电电源
			L	恒流供电
				选择代号	压力连接
					顶部	底部
				0	3/16"管	无
				1	3/16"孔	1/8"管
				2	3/16"孔	无
				3	3/16"管	1/8"管
					代号	温度和满量程补偿
					M	提供补偿电阻值
					L	激光调阻
						代号	精度等级
						A	±0.15% BFSL
						B	±0.25% BFSL
						C	±0.50% BFSL

MPM180	03	G	L	0	L	B
