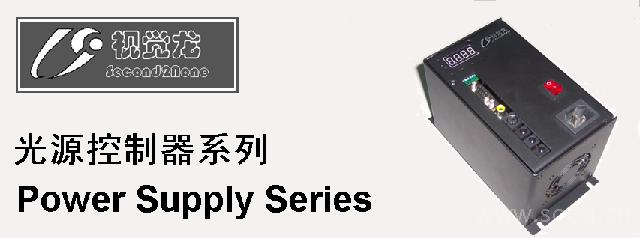

视觉龙®数字式带频闪的LED亮度控制器（电压型）
Digital DC/Strobe Intensity Controller for LED Illumination（Voltage Regulation）
|
功能特性 | |
|
输入 |
220AV或110AV |
|
输出 |
（1）一路相机电源DC12V，1A输出；（2）三路（RGB）DC18～24V（对电压型I控制器）或DC9V～12V（对于电压型II控制器）光源电源输出，每路100级可调，最大总功率60W |
|
工作模式 |
（1）常亮模式；（2）频闪模式：外部边沿触发信号启动光源，持续亮的时间可调；（3）RS-232控制模式：又可以分为常亮模式和频闪模式 |
|
亮度等级 |
100级可调节 |
|
频闪时间 |
10us～99.99ms（对应面板显示0001～9999）可调 |
|
外部触发 |
三路（RGB）外部触发信号（上升沿有效）启动光源，持续亮的时间可调 |
|
RS-232接口控制 |
可通过RS-232接口实现按键设置的所有功能，另外可通过接口给出频闪的触发信号（而不是外部触发信号）。为用户提供控制协议及PC机控制演示程序 |
|
外形尺寸 |
|
|
其它功能 |
有延时开启/关闭、开机自检、触发控制开/关、带看门狗等 |
用户界面：
4个薄膜按键输入，4数码管显示，定义见下图：
|
F（功能号） |
功能 |
参数 |
|
1 |
选择工作模式 |
选择工作模式：0002为常亮模式；0003为频闪模式；0004为串口模式。默认0002。 |
|
2 |
常亮模式亮度调节 |
亮度从0001～0100级可调。默认0050。 |
|
3 |
频闪模式时间调节 |
参数范围从0001～9999，即10us～99.99ms，其亮度调节在F=2下设置。默认0001。 |
|
4 |
串口控制工作模式 |
显示对应常亮模式或频闪模式中的参数，按键▲及按键▼均不可用，由串口设置参数。 |
