监控系统有两部分组成，一部分是服务部分，起到消息转发的功能，另一部分是实时监控界面，主要有统一开/关灯、下发时间方案表、时钟校准、报警信息查看等功能。该软件在系统光盘中的“监控系统”文件夹中，包括“服务部分”和“监控部分”。直接将“监控系统”文件夹复制到计算机硬盘中，就可以使用，不需要安装。
一、 服务部分

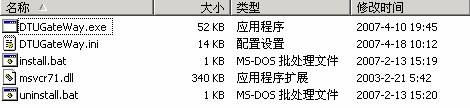

服务部分包括以下五个文件。
启动服务双击，终端设备开始与监控中心建立连接，然后就可以对设备进行操作。停止服务双击uninstall. bat。

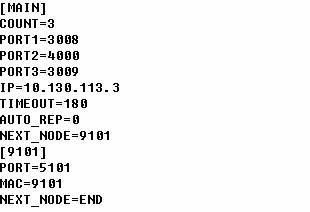

DTUGateWay.ini网关配置文件，文件由系统管理员配置，内容包括为监控系统开放的端口数量以及端口号，服务器的IP地址，监控系统内设备的名称，设备对应的端口号等。下面为包含一个设备的DTUGateWay.ini文件
。

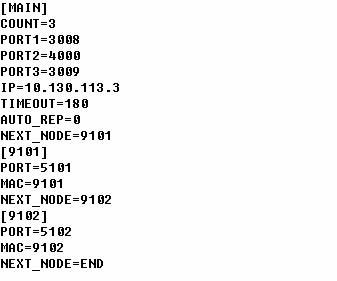

其中COUNT 为监控系统开放端口的数量，PORT1 是监控系统可以使用的第一个端口号，IP是指服务器的IP地址，TIMEOUT 是指在TIMEOUT的时间段内，下位机没有向上位机上传数据，就认为该设备处于吊线状态。当目前只有一个设备，设备名称9101，设备端口号5101。如果要增加一个新设备，设备名称9102，设备端口号5102，配置如下。
注意：设备配置完成以后必须在最后配置的设备名称后加NEXT_NODE=END。
二、 监控部分

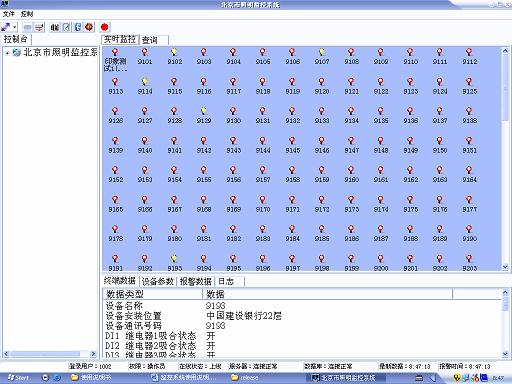

监控系统的工作界面如下图所示。它主要由菜单条、工具条、控制台和操作窗口组成，各部分的功能如下：
1. 菜单条
菜单条包括文件和控制两部分。
文件包括登录、注销、系统设置、退出四部分。选项“登录”，有超级管理员、系统管理员和操作员三种身份进行登录，登录后允许进行相应的权限操作。选项“注销”，作用退出本次登录，继续操作，需要重新登录。选项“退出”，作用退出监控系统。系统设置包括数据库参数设置、DTU网关、参数设置等。
数据库参数设置，主要是设置系统连接数据库用到的一些参数，有主机名、用户名、密码、数据库名称。如下图：
DTU网关，主要是设置系统服务的参数，服务所在机器的IP地址、开放的端口号。如下图：
环境参数，主要是系统中用到的或者是显示的参数，有系统标题、是否支持群发、关灯延时、是否将该机设为主机。如下图所示。其中“系统发送命令时是否支持群发”，单击其前的选框后，用户的操作将对所有在线的设备均有效。“关灯延时”是指执行手动操作后，设备的“开灯/关灯”状态维持延时时间后按照时间表工作。例如：设定关灯延时：2分，执行手动开灯后，开灯状态维持2分钟后，如果这个时刻在时间表内为开灯状态，灯继续处于开状态，否则灯将关闭。“是否将该机设置为主机”，点击选中后，将本机设置为主机，就能把报警信息、日志写到数据库里，非主机就没有这个功能。
控制留做扩展功能用。
2. 工具条
工具条包含一系列的图标，上从左向右依次是操作控制菜单、用户登录、注销、系统设置、刷新设备、重新连接、系统初始化、取消报警音。如下图所示：
设置开关灯时间是向设备下发开关灯时间方案，使其按照设好的方案自动执行开/关灯命令。
校时是对设备进行时钟校准。
远程抄表功能是通过监控中心将远程设备电度表的数值显示出来。
群发命令，选中后，用户的操作将对所有上线的设备均有效，否则只是对显示区中的设备进行操作。
回传间隔，是指上位机对下位机发送命令后，下位机会在回传间隔的时间内，向上位机发出回应。这个时间可以是30秒、1分钟、3分钟或者是自定义1-255秒。
2.2用户登录和注销是针对用户而言的，只有登录的用户才对设备进行操作。
2.3刷新设备，是刷新当前区域所显示的设备，以便及时查看上线的设备。
2.4系统初始化，是指在管理系统中对设备信息进行操作后，要先进行系统初始化。
2.5重新连接，是指系统设置中的参数有了变化后或网络断开后，需要重新连接。
2.6取消/启动报警音，是在产生报警时不会/会发出声音。
3. 控制台
控制台内是远程控制终端设备的安装地点，西城区分金融街、展览路、新街口、月坛四个工作组，将远程控制终端设备安装的地理位置依次放入对应的工作组，并在右侧的显示区域显示对应的设备号。再点击右键，显示如下图的菜单，实现对该工作组的整体操作。
4. 操作窗口
操作窗口包括“实时监控”和“查询”两个功能块，实时监控主要完成设备的操作和监控，而查询是对所做操作是否成功的汇总，方便用户及时了解设备的运行情况。
4.1实时监控 由设备状态显示区域和四个选项卡组成。每个远程控制终端设备有三种状态：报警、上线、开灯，分别对应显示区域中设备的三种颜色，红色代表报警，黄色代表上线，绿色代表开灯。一个设备可同时显示几种状态，例如设备显示“红-黄-绿” ，设备对应的状态为设备有报警、正常上线且处于开灯状态。设备只有正常上线了，控制中心才能对设备进行相应的操作。
实时监控的四个选项卡，分别是终端数据、设备参数、报警数据、日志。终端数据和设备参数是显示用户选中的设备的相关信息。而报警数据显示当前系统中所产生的报警。日志是显示当前系统发生的数据传输记录，有下位机上传上位机的数据，也有上位机下发到下位机的数据。
演示一个设备的操作过程：
设定操作对象中国建设银行5层504的设备。
1）确定安装位置。在控制台界面内逐次选中 北京市照明监控系统/西城区/金融街/中国建设银行504，然后单击显示区域的9107，在终端数据内显示9107的相关信息。如下图所示：

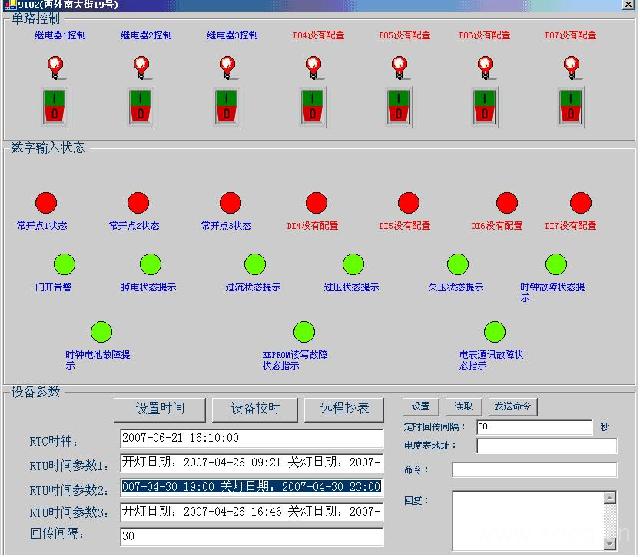

2）操作设备。双击9107，打开设备操作界面，由单路控制、数字输入状态、设备参数三部分组成。如下图所示：
单路控制，3个开关组成，可实现手动的单路开/关。当处于开状态时，灯泡会变成绿颜色。到达延时时间后设备按照时间表工作。
数字输入状态，打开这个操作界面后，下位机设备会主动上传状态给上位机，会将下位机的状态读到这个控制界面，并通过这些圆点显示出来。当灯关闭时，常开点为红色，当灯打开时，常开点为绿色。门开报警，当门是关闭的时候显示绿色，当门是打开的时候显示红色。
设备参数，包括设置时间、设备校时、远程抄表、设置、发送命令等。其中设置时间功能将管理系统设定的3个时间方案下发到下位机终端设备，下位机再上传到本界面的RTU时间参数1、2、3显示出来。设备校时功能将上位机电脑的时间下发给下位机终端设备，下位机再上传到本界面的RTU时钟。远程抄表功能将该远程控制设备控制的灯的耗电的电度数读到上位机并显示出来。设置的功能，在定时回传间隔框内输入20，然后点击设置，回传间隔框内的数字将变成20。还可实现远程修改DTU(数据传输单元)的IP地址和端口号，假定IP地址 端口号5384 具体操作是在命令框内写入命令“at+ihsrv=，点击发送命令，看到“回复”内容，即可。

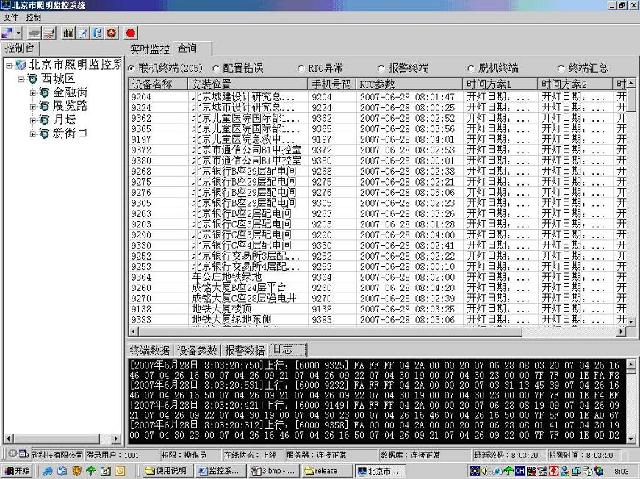

4.2 查询 查询中有六个单选按钮，每选中一个，就会显示该按钮中内容，这些按钮分别是联机终端、配制错误、RTC异常、报警终端、脱机终端、终端汇总。
联机终端，显示所有上线的设备，并显示上线的设备数量。
脱机终端，显示所有掉线的设备及数量。
配制错误，显示所有时间方案没有下发成功的设备及数量。双击可以再次下发时间方案。
RTC异常，显示所有时间校准没有成功的设备及数量。双击可以再次时钟校准。
报警终端，显示所有出现报警的设备及数量。
终端汇总，显示所有终端设备及数量。
