KNX是为楼宇自动化设计的开放式总线系统。1999年5月，欧洲三大总线协议EIB、BatiBus和EHSA合并成立了Konnex协会，提出了KNX协议。该协议以EIB为基础，兼顾了BatiBus和EHSA的物理层规范，并吸收了BatiBus和EHSA中配置模式等优点，提供了家庭、楼宇自动化的完整解决方案。
WAGO公司凭借“不断进取，勇于创新”的精神陆续推出多种适合于楼宇自动化的产品，如DALI, MP-BUS, EnOcean,BACNet等, 在此基础上，符合KNX协议的产品也加入到WAGO的楼宇自动化产品系列中来，以便为用户提供多种选择。
WAGO KNX/IP 控制器750-849具有2个RJ45接口,支持KNXnet/IP、MODBUS通讯协议以及BootP、DHCP等多种诊断协议。控制器集成有32位CPU，WEB-SERVER功能可使用户从网络终端浏览节点信息。该控制器可与任意WAGO-I/O-SYSTEM 750/753系列数字量，模拟量及特殊功能模块组配成一套完整的控制系统，传输速率10/100Mbits/s。编程软件符合IEC 61131-3 标准。
KNX/EIB/TP1 I/O模块753-646符合KNX/TP1协议,TP1(双绞线)连接方式,波特率为9.6Kbaud/s。操作模式分为两种：Router模式和Device模式。通过ETS3软件进行设定。
（1）设备模式：通过该模块，能将用于楼宇自动化的所有WAGO可编程控制器连接至KNX/TP网络。该模块最多支持253个DPT通讯对象，254个组地址和254个通讯连接数量。编程使用WAGO-I/O-PRO CAA软件。ETS 3插件包括在WAGO产品目录中，用于将应用程序中的数据分配到组地址中。
（2）路由模式：KNXnet/IP 控制器750－849之后所连接的第一个753－646，该模块自动以KNXnet/IP路由模式工作，路由工作模式不需要任何应用程序。节点中其他的753－646模块以设备模式的方式运行。
通过以下几个例子来说明KNX产品的使用情况
1．KNX/IP 路由器
WAGO KNXnet/IP控制器与KNX/EIB/TP1模块一起在IP网络中作为一个路由器使用。ETS3工具软件连接在以太网上，可以访问所有通过KNX/EIB/TP1模块连接到TP1网络上的设备。在TP1网络左侧的设备通过IP网络可以与TP1网络右侧的设备进行通讯。

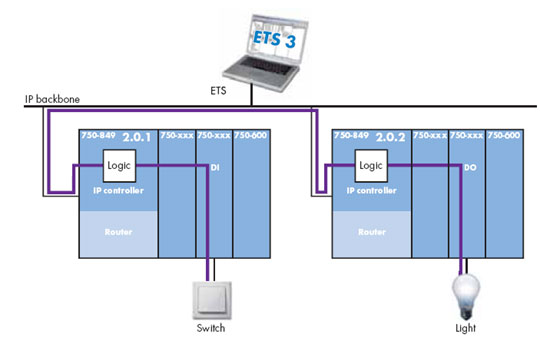

2．KNX/IP 控制器 + I/O模块
KNX/IP 控制器仅作为一个普通控制器与标准的数字量/模拟量输入输出模块及特殊功能模块连接使用。

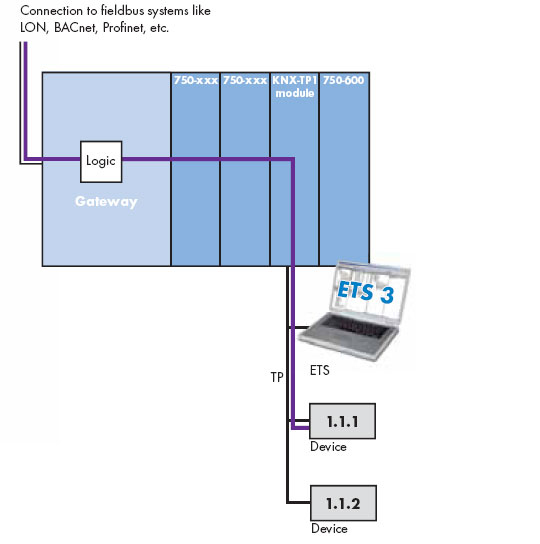

3．现场总线控制器 + KNX/EIB/TP1模块 = 网关
KNX/EIB/TP1模块并没有用于KNXnet/IP控制器，而是与WAGO750系列其他现场总线控制器相连使用。在这种情况下，KNX/EIB/TP1模块用做网关使用。ETS 软件工具被连接到TP1 网络。
4．KNXnet/IP 控制器 + I/O 模块 + 路由器
来自于同一个TP1网络上两个设备的数据以及集成的WAGO 750/753系列I/O模块的数据（如连接到这些模块上的开关信号）能够一起在IEC应用程序中进行处理。
如今，人们对于居住环境的舒适性，安全性以及节能环保等各方面的需求越来越高。现代化的楼宇自动化可以使通讯网络遍布整座建筑物。利用KNXnet/IP控制器和KNX/EIB/TP1通讯模块可以完成许多复杂的应用。WAGO-I/O-SYSTEM 可提供多种楼宇自动化解决方案，WAGO产品必将是您正确的选择。
