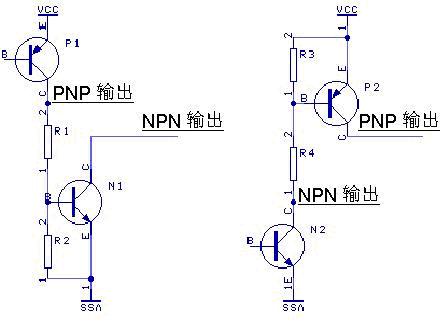

左图为 PNP 输出转换为 NPN 输出，右图为 NPN 输出转换为 PNP 输出，均为集电极开路形式。其工作原理不在此详述。
三极管 N1 和 P2 应工作在开关状态，其特征是在饱和和截止区转换。图中电阻 R1 和 R4 的选值应该保证 Ib ³ Ic /β （β 为三极管放大倍数）；集电极电流 Im > 负载电流；集电极-发射极电压 BVceo > 电源电压并有 1.5～2 倍裕量。由于这类开关通常速度不快，特征频率 f0 不需要很高，普通低频管就可胜任。图中 R2 和 R3 是为保证三极管可靠截止用的，同时可提高其耐压，可根据电流大小选 1K～10K。
三极管输出适合作为信号输出频率高的场合，使用寿命长。目前常用的是NPN。
另外还有两种通用的转换方法是：
1，PNP传感器+光耦=NPN传感器；NPN传感器+光耦=PNP传感器。
2，PNP传感器+继电器= NPN传感器传感器；NPN传感器+继电器=PNP传感器。
