CAN CALIBRATION PROTOCOL（简称CCP）是一种基于CAN总线的匹配标定协议；是ASAM-MCD标准化协议的一部分。它主要用于对ECU的变量标定和程序刷新。

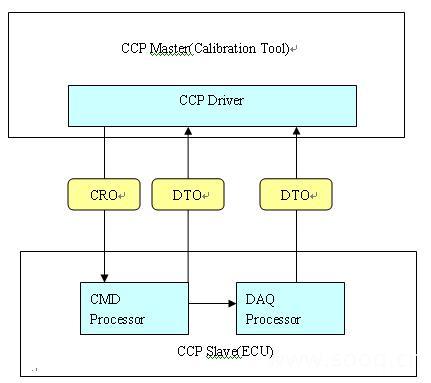

CCP是基于CAN的应用层协议。总体来说，CCP的协议比较简单。采用主从方式，MCD工具作为MASTER，发送命令报文(CRO),ECU作为SLAVE应答(DTO)。DTO出了应答命令外，还包括从数据主动上传的DAQ数据包。
1: 通用报文格式：
CRO
|
1:CMD |
2:CTR |
3-8:Date and Parameter |
CMD：命令代码。如连接命令0x01,
CTR: 命令计数器。保证命令和应答的一致性。
DTO
|
1:PID |
2:ERR |
3:CTR |
4-8: Data and Parameter |
PID:包标识 [0XFE-0xFF],0XFF表示命令应答，0XFE表示错误报文
ERR：应答码
CTR: 命令计数器，与命令中的计数器对应。
|
1:PID |
2-8:DAQ VALUE |
PID:包标识 [0X00-0xFD],在DAQ模式下，此标识对应于相应的ODT标识（一次设置最多254个ODT）。表示后面的上传数据是此ODT中元素索引表中对应的变量值。
DAQ VALUE：ODT中元素索引表中对应的变量值，最大7个字节。
2: CCP标定过程
对于初接触CCP的工作人员，对于CCP的理解难度主要在DAQ模式上。下面用一个形象的比方来解释CCP标定过程。
CCP标定过程比喻表
|
项目 |
CCP标定 |
现实比方 |
备注 |
|
1 |
标定工具 |
省领导 |
如Vehicle spy，INCA等 |
|
2 |
A2L文件 |
参考资料 |
|
|
3 |
DAQ LIST |
县（虚） |
|
|
4 |
|
乡（虚） |
PID 分配单位 |
|
5 |
DAQ Element reference |
村索引（虚） |
|
|
6 |
DAQ Organization |
邮政编码册 |
与现实生活稍有区别，同样的PID号可以动态的分配给不同乡镇。 |
|
6 |
PID |
邮政编码 |
0－253，相比变量地址，只占用1个字节，节省网络资源.分配给各个乡镇(ODT) |
|
7 |
ECU字节 |
村小组（实） |
未标识在图示中 |
|
8 |
ECU变量 |
行政村（实） |
变量有1－4字节长度，相对应各个行政村包括1－4个小组。DQA的上传报文7个字节对应 7个小组。 |
|
9 |
标定过程 |
制定粮食生产计划 |
包括上级硬性分配计划(downlod)、上级要求上报计划(upload),和下级主动申报(DAQ) |
|
10 |
CAN消息 |
邮件 |
|
A2L 文件：A2L 文件是标定数据库文件。它包括标定变量的类型、地址、物理转化方式以及单位等等。
以下是A2L文件中的一个标定变量
/begin CHARACTERISTIC ofm_rear_wipe_lospd_fault_state_value/*变量名*/ ""
VALUE 0xF1814/*ECU地址*/ __UWORD_S/*类型*/ 0 SION/*转化方法*/ 0 65535
EXTENDED_LIMITS 0 65535
BIT_MASK 0xFFFF
FORMAT "%.15"
/begin IF_DATA CANAPE_EXT
100
DISPLAY 0 0 65535
/end IF_DATA
/end CHARACTERISTIC
每次生成ECU的执行文件时，需要更新相应的A2L文件中变量的地址和类型，这样保证A2L表中的变量地址与类型与ECU中的完全一致。
ECU物理结构与DAQ定义:
上图中最右面黄色部分表示ECU内部的实际存储结构。由各个实际村庄（变量）实际构成；左面部分是一个DAQ的索引表（类似现实中的邮政编码薄）；只有在DAQ模式下才会利用到这个索引表。
DAQ的索引表由三层结构组成，县市(List)、乡镇（ODT）、村索引(Element reference)。每个村索引最终与实际的村庄建立联系。
标定过程：
A: 领导制定生产计划：（download）
领导要求张庄生产粮食10万吨，通过查阅参考资料(A2L)找到张庄的信息(地址，村庄大小)，然后将查询命令通过快件让邮递员(CAN)送达。
CCP命令：
Set MTA Command (告诉ECU需要设定的当前地址为张庄地址)
Download Command (告诉ECU需要设定要调整的产量为10万吨)
B: 领导需要了解生产：（upload）
领导要求汇报张庄生产粮食产量，通过查阅参考资料(A2L)找到张庄的信息(地址，村庄大小)，然后将查询命令通过快件让邮递员(CAN)送达张庄；张庄将各个小组的当前产量交邮递员送回。
CCP命令：
short upload(告诉ECU需要汇报张庄的产量)
C: 村庄主动上传生产：(DAQ)
领导贪图安逸，不想挨个询问村庄的信息。希望需要了解的村庄能够主动上报产量(DAQ)。
比较可行的办法是各个村庄把地址信息和产量信息都上传上来，领导通过查询参考资料(A2L文件)能得出各个村庄的产量。但是这种方式有两个问题：
C1: 地址信息需要4个字节。将大量的占用有限资源，并使邮递员(CAN)疲于奔命。如果张庄需要上传信息，地址将占4个字节，有限信息只能利用剩余的CAN数据资源。
C2: 无组织性。领导并不需要所有的村庄汇报信息，他只需要一部分村庄的信息；或者这次他不希望某村汇报，而下次希望他汇报。没有一定的规划，无法实现领导的意图。
为了解决上述问题，CCP采用了下面的措施。
C1：用一个字节的邮政编码PID号代替地址（4个字节）。
C2：建立动态的邮政编码(DAQ元素索引表)，将需要标定的村庄(变量)关联到DAQ元素索引表中。
DAQ索引表：
这是一个类似现实生活中邮政编码的表结构，由3个层次组成。List(县市)、ODT(乡镇)、Element reference(村庄)。
其中ECU中CCP驱动包括多少List，每个List包括多少个ODT; 由ECU程序员根据资源情况进行分配。同时ECU程序员还指定了每个List中ODT起始PID的数值。
如：某个ECU程序中CCP驱动设定了2个List；list1包含6个ODT；List2包含8个ODT; List1中第一个ODT的PID是0(PID 0-5在List1中)；List2第一个ODT的PID是10（PID 10－17在List1中）；
在QAD上传的数据格式中，一次最多只能上传7个字节，所以每个ODT的element reference不会超过7个。
DAQ初始化：
由于采用了新的标识码PID来标识数据，领导首先需要知道ODT表中的PID分布，以便将所有需要了解的村庄进行PID标识。其初始化过程如下：
1＃领导询问第一个县由多少乡镇组成，ECU汇报这个县有多少个乡镇。这个县第一个乡镇的邮编是多少(PID).（CCP命令：GetDAQSize）
2 #领导重复询问第二个县由多少乡镇组成，ECU汇报这个县有多少个乡镇。这个县第一个乡镇的邮编是多少(PID).重复这样的过程，直到当领导询问到某个县时，ECU汇报没有乡镇。完成对整个邮编的询问。然后领导记录下目前所有可用的邮编。（CCP命令：GetDAQSize）
3＃领导将各个需要汇报的村庄关联到Element reference（属于ODT,有特定的邮编PID）中。所有村庄设置完成，然后启动DAQ,由村庄主动汇报。
（CCP命令：SetDAQPtr，WriteDAQ）
4# 领导得到DAQ数据后，结合先前的DAQ初始化，便可以得到各个村庄的当前产量。
完成村庄的邮政编码后，领导命令被标识的村庄可以开始进行DAQ数据上传了。
