无轴传动技术全面提升瓦楞纸的印刷速度——先进的安全功能

　　在瓦楞纸印刷机上，一次轮班常常需要执行多次转换调整。自动化系统除了必须达到严格的安全规定之外，还必须将调整时间缩短到最低。Rexroth概念基于IndraDrive装置中的Safety on Board（机载安全）功能。这些功能不仅符合现行安全标准，而且可监控安全保持/安全工作保持、安全减速、受限增量尺寸、最大转速、安全旋转方向和其他机载功能。如果出现故障，这种方法可将反应时间缩短至2毫秒。即使操作员反应极快，在出现危险状况时也需要大约200毫秒才可将三位开关切换到应急位置。如果高速伺服电机正在工作，这种反应时间会导致无控制运动距离长达800mm。IndraDrive机载安全功能可将无控制运动距离降低到2 mm以下。安全运动功能可显著缩短印刷板的交换时间，因此还可提高设备的可用性。

　　SIL3安全功能模块将IndraMotion for Printing系统控制器升级为一种安全控制器，它支持印刷和加工机自动化功能，而且无需增加安全PLC即可提供人员和机器保护。所有配置I/O设备、驱动器和控制器的标准组件和安全相关组件都可连接公用通信网络，完全不必在安全PLC与标准控制器之间，以及安全PLC与驱动器之间增加网络。可安装模块化的可升级Inline系列安全I/O设备，这些设备可用于处理安全相关外围设备的输入和输出信号。SIL3和SIL2 模块可用于各种安全应用场合。安全应用编程功能已经完全集成在IndraWorks Engineering Framework中。这种解决方案支持无缝参数化、编程和诊断功能。该工具还内置了可防止系统错误的机构，可帮助用户符合相关规定。全面的安全系统解决方案可帮助机器制造商和用户运用最先进的安全技术以符合国际标准，为操作人员和维护人员提供最大保护。

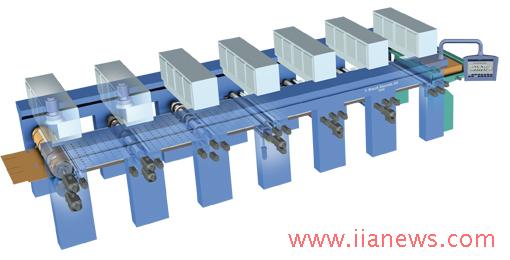

一套自动化解决方案涵盖所有加工工位

　　在折边工位，旋转的折边工具可在纸板中形成折边。此后旋转开槽刀具在底部和顶部折叠板上开槽。伺服驱动器旋转一根装有一把或两把刀片的转轴。该工位需要结合纸板长度与压印滚筒实现高速同步。即使是跳跃进给，或者开槽刀轴与压印滚筒的直径不同，Rexroth的扩展开槽刀具功能仍可提供完美的解决方案。机器制造商可利用内置凸轮功能和高精度电子齿轮功能。

　　在其他包含回转冲裁机、折叠机/涂胶机和进料机的工位中，机器制造商也可使用电子凸轮与速度或角度位置同步功能使运动序列与特定的印刷机完美匹配，同时还可执行动态调节。所有工位都与SERCOS III网络连接。一旦建立数据链路，即可立即执行参数化与同步功能。机器制造商可采用模块化设计，实现硬件与软件的多样性。

　　这种模块化设计和对开放标准的支持特性可帮助选用IndraMotion for Printing产品的制造商针对自己的设计方案开发定制自动化解决方案。无论是静音设计还是大幅降低的维护成本，用户都能深切体会到这种先进的核心技术所带来的优势。无轴传动技术通过提高产量、改进质量并缩短维护停机时间，全面提升了瓦楞纸的印刷速度。
