一 系统概述
污水处理工程自控系统在实施和改造过程中，会涉及的现场状况多、不统一，工艺流程复杂、监测参数多等诸多问题。
“无线管网监控系统”针对污水处理过程中涉及到的各项参数而设计。可以监测并控制污水处理的工艺流程、出水管道的各项参数、泵站的运行状态、系统耗电量情况等。箱体配备HMI更加方便现场数据的查看，借助GPRS的无线传输便利了现场的施工，配合监控中心软件实时方便的对现场的情况进行监测与控制。

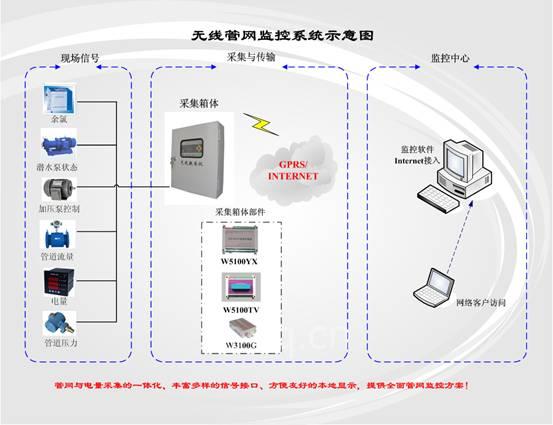

二 系统结构
采集箱体：管网采集模块（W5100YX）、电量采集模块（W5100TV）、无线传输模块（W3100G）
监控平台：中心服务器（组态软件）
管网采集模块与电量采集模块级联共用一个无线传输模块与HMI，监控中心接入INTERNET实现数据分散采集与集中控制。
三 硬件简介
1 管网采集模块（W5100YX）
直流模拟接口,可以接各种变送器；开关量输入（脉冲共用）可接各种开关量状态监测；开关量输出，可以作为遥控、跳闸或者告警；用于监测和控制一般参量。
技术指标
|
类别 |
说明 |
|
直流模拟量输入 |
容 量： 8路
输入信号： 0-5V或0-20mA或4-20mA |
|
开关量输入
|
容 量： 8路
输入方式： 光耦隔离
额定输入： 输入直流12－48V |
|
脉冲量输入
（与开关量输入共用） |
容 量： 8路
输入方式： 光耦隔离
额定输入： 输入直流12－48V
最高频率： 1000Hz |
|
开关量输出
|
容 量： 8路
触点容量： 250V/3A 交流 |
|
通信接口
|
容 量： 2路
接口方式： RS485/RS232
规 约： MODBUS RTU |
|
供 电 |
直流 24V ± 30 % |
|
功 耗 |
小于1W |
|
温度范围 |
-10℃～ 55℃ |
2 电量采集模块
三表法准确测量三相交流电压、电流、有功、无功、功率因数、有功电量、无功电量等电参量。
技术指标
|
类别 |
说明 |
|
|
测量对象： 三相相电压，三相电流
输入电压： 0－400V
输入电流： 0－5A |
|
|
容 量： 1路
接口方式： RS485接口
规 约： MODBUS RTU |
|
供 电 |
直流 24V ± 30 % |
|
功 耗 |
小于5W |
|
温度范围 |
-10℃～ 55℃ |
3 无线传输模块（W3100G）
实现串口到GPRS无线网络通信的双向转换。自动登录网络、掉线重拨；定时检测网络，用户免于维护数据链路；外置TCP/IP协议用户，数据完全透明传输；支持远程振铃和周期触发多种唤醒模式；支持多中心连接满足用户管理要求。
技术指标
|
类别 |
说明 |
|
通讯接口 |
RS232/RS485串口 |
|
供 电 |
DC 5V—24V |
|
功 耗 |
正常模式：0.6W ~ 1.5W
省电模式：0.15W |
|
温度范围 |
-25℃ ~ +70℃ |

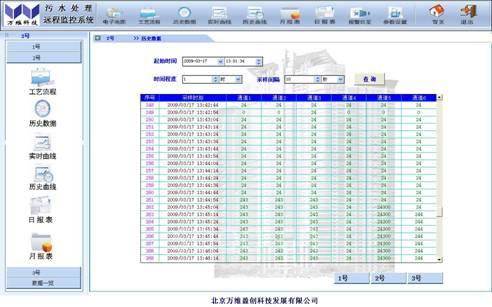

四 软件简介
实时数据采集：采集管网模块与电量模块各项参数
数据处理：显示设备的在线状态；数据/状态的实时显示、历史查询、曲线分析；按权限设置设置现场各项参数
远程调控：下发开关量输出控制
系统报警： 实时异常报警、历史报警察看
历史数据查询
五 系统特点
管网模块与电量模块的结合，更好适应管网现场需求
本地HMI的增加，方便用户现场数据的查看及调试
无线组网方式更加快捷
采集—〉传输—〉监控软件一体化的设计系统可靠、稳定
良好的可扩展性与兼容性
六 应用领域
管网与电量采集的一体化，便捷的传输方式，可靠的监控软件使系统具备更好的可移植和可扩展性，可广泛的应用于水处理，电力，供水，市政等领域。
（转载）
