摘 要：介绍了三相鼠笼型异步电动机常用的几种启动方式及其优缺点，着重介绍了施耐德ATS46软启动器的特点及在1＃连铸泵站中的应用。
关键词：软启动器；转矩控制；鼠笼型异步电动机
Abstract：This paper introduces the usual several starting modes for the three—phase squirrel—cage asynch—onous motor and their adavantages and shortages，emphatically introduces the characteristics of Shinade ATS softstarting and its application in the No．1 continous casting lines pumping station．
Key Words：soft starting，torque controlling，squirrel—cage asynchronous motor
1 前言
作为应用最广泛的拖动设备，鼠笼型三相异步电动机在直接启动时会产生较高的启动转矩，从而引起电网较大的电压降、损坏机械设备、还会降低电机的寿命。必须采取措施采用降压启动。
2 鼠笼型异步电动机启动方式比较
对于降压启动一般有以下几种常用方式：“Y一△”降压启动、自耦降压启动、磁控式软启动、电子式软启动。
“Y一△”启动装置需6根出线，而且故障率太高。元器件维修费也高，切换时会出现较高的电流转矩峰值。所以仅适用于空载或低阻性转矩启动。自耦降压启动其体积大且故障率高，是笨重复杂的设备，启动时会出现大的电压降和高电流峰值，存在二次大的冲击电流，维护工作量大，一般不能频繁启动。
磁控式软启动器利用控磁调压原理，对电动机进行软启动。在启动过程中电压无级平滑地从初始值上升到全压，使电动机在启动过程中有一个电压匀速增加的过程。其结构简单、性能可靠、过载能力强、无二次冲击电流。但它在启动时仍存在一次冲击电流，且不可调，适用负载能力一般。一般不能频繁启动，整机体积较大。
电子式软启动器可以限制启动期间的压降，没有冲击转矩和电流，力矩匀速平滑上升，能保护传动机械、设备和人员，节省能源。启动电流可视负载轻重调整。这种软启动器体积小、故障率与维修费较低，是实际应用中的首选。
这种软启动器一般都采用大功率晶闸管作为主回路的开关元件，通过控制它的导通角进行智能化控制，它既能保证电动机在负载要求的启动特性下平滑启动，又能降低对电网的冲击。除各种启动方式外，还有一些可选功能，如软停车、泵控制、预置慢速、智能制动、准确停车、低速制动等。同时还能实现直接计算机通信控制。
3 软启动器工作原理

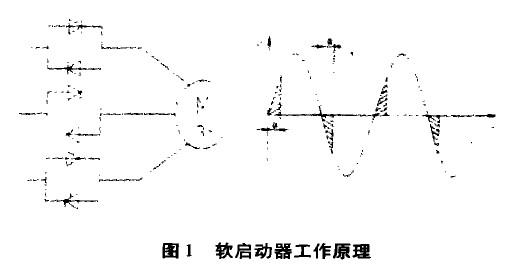

软启动器由串接于电源与被控电机之间的三相反并联晶闸管及其电子控制电路构成。控制晶闸管组的导通角，调节施加在电机上的电压，以实现软启动和软停止的功能。其工作原理如图1。
