发展大厦火灾监控系统方案

 一 系统分析
       工程系统需要：控制的风门；对烟感和温度报警的监测（包括报警提示、消音、复位等）；五个监测点的测量值的曲线显示；
系统号 + 地址 + 通番 = 判定具体设备，（具体对应表，甲方提供图纸）；其中取值为系统号（1~4）、地址（1~264）、通番（1~4）；
下位系统为日本能美防灾株式会社的复合GR型主机。下位机主动发送数据，我们的驱动等待接收，当出现下面的情况时，报警计数增加1：
故障；
•   大于报警值；
•   某个设备启动；
•   控制设备后，应答的返回帧（通过ONOFF值来判断，设备是否开启）；
•   固定返回的温度和烟感的测量值（如果没有上面的信号插入，那么这些测量值会始终不断的报送上位机）；
•   所有，这些接收信号的具体含义，通过下面的表格判断（具体需要通客户沟通，对于表中没有描述的上报信息，我们制作存盘记录，不做  处理）：

       CTRL(系统号，地址，通番，类别，详细类别，状态，ONOFF值)为特殊的命令，可以通过命令发送命令帧；
二 组态分析
实时曲线的绘制
      对1_17_1、1_461_1、3_84_1、3_244_1、3_262_1 五个地址的数据进行循环采集，并作出5相应的5条实时曲线。（可以改变测量地址，但是，不增加画图的点数）
画曲线的方法：
      通过返回的测量值，存盘纪录，并画曲线，具体的方法为：
      通过设备的命令GETDATA(系统号，地址，通番)，我们可以不断的对固定的测量点进行数据的采集，直到再次通过这个命令改变测量点；如此我们实现对5个测量点的循环的采集；
      我们下发设备命令后。如果报警计数增加，判断是否是相应的设备的测量值，如果是，采集，存盘，并画曲线；然后发送GETDATA(系统号，地址，通番)，采集下一个测量点；如果不是，处理现在的信号，并保持此设备的采集，直到采到相应的测量值，画出相应的曲线的点。
数据保存
      通道采集的实时数据进行保存。（变化一次保存一次）（包括时间）。
——可以通过画曲线的方法采集数据，每当报警计数增加一次的时候事件策略，数据进行存盘；
进行的各种操作：包括对设备的读写（使用设备命令）、对每个画面中可操作单元的各种操作（对阀门的开、关）
——可以通过按钮操作完成开关量的输出，输出的时候有提示框弹出，避免误操作；
报警信息的保存：根据通道采集上来的类别、详细类别、状态的数值，与提供的重要报警对应的数据进行对照，相同则表明产生相应的报警，那么就保存这一组数据，并把相应的报警信息一并保存
——需要根据相应的判断，存储相应报警的详细描述，描述可以让甲方提出，我们通过逻辑判断赋值存盘。
画面中采集点报警的动画显示、声音报警：

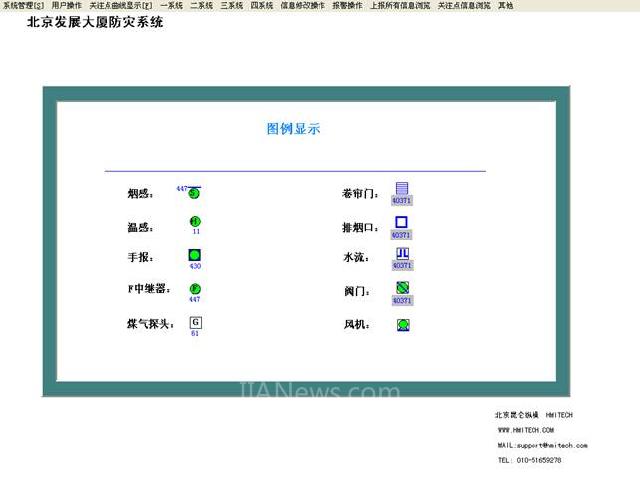

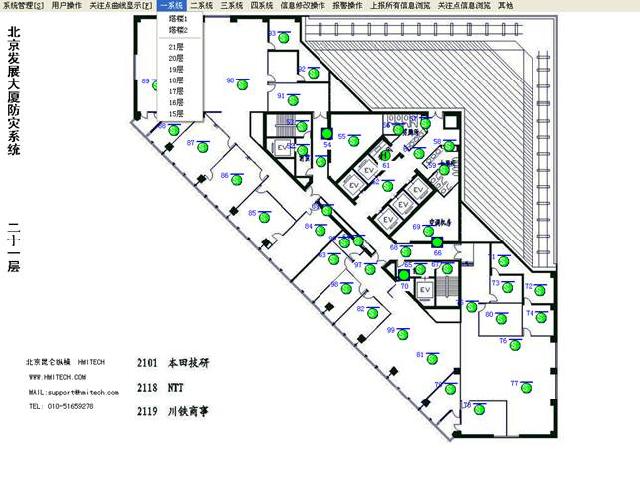

对应的采集点实现动画的颜色显示：故障报警显示黄色、紧急报警显示红色。并且出现紧急报警应该有音响输出，对应的窗口中相应有消音操作。
——报警的显示多种多样，我已经做出样例，可以同客户沟通。
画面中操作点：
点击操作点首先出现闪烁效果，表明此时可以进行操作了，然后通过其他操作按钮进行执行（on/off）、取消等操作。
——可以在通过可见度，设定报警来的时候应该显示的闪烁和按钮，这样，画面更加精炼，简洁。
2、数据对象分析

报警的处理：
原理：
       设备报警——是由系统自动上发的信息决定，和类别(data4)、详细类别（data5）和状态（data6）有关。

       数据对象报警——我们通过：火灾报警、手报报警、煤气报警、智能探测器故障、末端机器故障、感知器故障和煤气设备故障七个数值数据对象，存放报警的合成地址（比如：系统号 1 地址号 11 通番1的设备发生火灾，那么合成地址为：10111，而且合成地址>=10000），对象的报警属性为上限报警，报警值为10000。报警对象在正常情况下，赋值为0，当设备报警产生，报警对象被赋合成地址，所以，数据对象产生报警。

       自动打开报警点所在窗口——报警产生，通过报警点地址，利用odbc函数，我们可以查到该所在窗口，然后打开。

       报警点的动画驱动——比如火灾报警点的动画连接闪烁的条件为：火灾报警=合成地址。具体如系统号 1 地址号 11 通番1的设备发生火灾，烟感的闪烁条件为：火灾报警=10111
