GigE Vision®完整解决方案采用合适的系统组件
今天，专业的图像处理系统提高了许多制造过程中的产品质量。在此方面，现代化系统并不只是简单地承担质量检查任务，它还常常用来实现高效工艺步骤的可视化并对复杂程度极高的过程进行可视化控制。例如，在机器人应用中，相机提供精确定位所需要的图像；在传送带应用中，必须对各种物体进行识别和分类。不论图像系统用于何种用途，它们都必须满足工业环境的苛刻要求。很久以来，图像处理系统都仅仅由一个相机和一个用于图像数据处理的计算单元组成。为此，堡盟成为第一家可提供全部GigE组件的相机制造商，从而确保GigE相机能够成功地集成在工业环境中。
GigE可用作工业接口
Gigabit千兆以太网已经成为一种被广泛采用的图像处理接口，特别是在工业环境下。这主要是因为该解决方案拥有长达100米超长电缆、简单的多相机系统布置以及较低的系统成本。另外，与GigE Vision®兼容的数字相机还具有一个明显优势，即重要信息也可以通过头部的网络电缆进行传输。例如，这些信息包含了用于及时确定图像采集精确时间点所需要的时间标识。堡盟GigE相机另一个非常有用的功能是序列发生器，它能够以不同的设置对图像序列进行定义。在此过程中，系统自动采集图像系列，并且无需与PC机进行其它通信。对于某些要求高速图像序列具有不同的增益、曝光时间、照明条件等设置的应用而言，例如瓶子检测，那么此功能是非常有用的。堡盟提供通用编程接口Baumer-GAPI，用来将相机软件方便地集成到多种应用中。特别是对于GigE相机，过滤器驱动程序确保CPU的负载最小，从而节约资源以用于后续图像处理。
适合最苛刻工业环境的相机
通常情况下，工业环境下的相机系统对所用设备的要求极高。对于这些环境，相机需要集成在能够承受水汽及灰尘影响的专用防护外壳中。这些防护外壳常常必须专门制造，或者根据所用相机进行改装。专业从事工业图像处理组件生产的堡盟公司开发出了具备此防护功能的GigE相机。在此方面，IP67相机不仅保护相机组件，同时还保护用户根据具体应用选择的C-mount镜头。外壳可以采用阳极化铝制造，另外亦提供食品工业专用的不锈钢型号。安装在小巧外壳中的相机不仅大大节省了空间，而且降低了整个系统的成本。
采用以太网供电实现单电缆解决方案
尽管GigE已经稳稳成为工业图像处理的应用标准，然而它所需要的外部电源仍然是一个明显的问题。在机器人领域，由于机器人专用电缆会迅速提升系统成本，因此市场对于单相机电缆的需求极高，例如在FireWireTM标准中，单相机电缆已经成为标准配置。目前，使用以太网供电（PoE）甚至可以缩小了此差距。该技术实现了在同一根标准网络电缆上同时传输图像数据和供电。这样，外部电源不再需要，不仅节省了昂贵的布线费用，而且降低了安装及维护成本。然而，此方案带来了PoE相机的电源电压问题。即使商用电源交换机已经在IP语音（VoIP）和其它网络组件上采用此技术，但是工业应用仍然需要系统在24V或48V下运行。为此，堡盟成为第一家开发PoE相机专用工业网络组件的相机制造商。
带PoE支架的创新网络组件

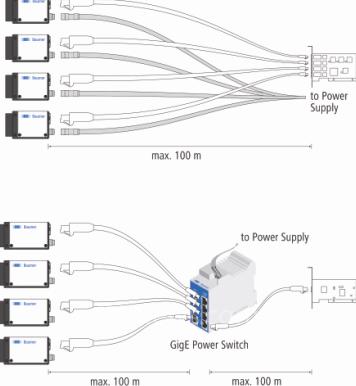

客户只需要使用标准网卡即可集成GigE相机。如要实现多相机系统或者使用以太网供电的系统，才需要附加其它系统组件。利用GigE电源交换机，能够方便地实现多相机系统。在此过程中，相机可从自身永久性存储的地址或者从DHCP服务器获得IP地址。凭借GigE电源系列，堡盟提供两种类型的工业电源交换机用于多相机系统。4端口电源交换机将多达三只相机连接至PC机，扩展型6端口电源交换机可以在网络中集成多达5只相机。在6端口电源交换机中，第六个端口设计作为SFP接口，用来容纳带有铜端口的模块，或者提供一个用于长距离传输的光纤模块。两种电源交换机均支持PoE新技术，如果需要，还可以为相机供电。电源交换机自动探测系统连接的是PoE相机还是标准GigE相机，然后根据需要提供电压。另外，堡盟还提供GigE电源供电器，用来集成没有电源交换机功能的PoE相机。此设备可为最多两只独立PoE相机供电，从而简化了机器人应用的结构设计，这是PoE应用的入门级解决方案。同时，供电器可为两只相机提供全带宽，因此是高帧率、高分辨率应用的理想解决方案。所有网络组件均能够方便地集成到控制柜内，并且在后部提供一个DIN顶帽式导轨夹。工作电压为24V或者48V。
采用堡盟触发设备实现简单的过程集成
凭借创新的GigE触发设备，堡盟的解决方案可谓更上一层楼，从而为客户提供新一代网络组件。堡盟首次将多达8只过程控制传感器集成到图像处理系统中，从而通过网络电缆实现单相机或者相机组的实时触发。为此，系统对已连接传感器的各输入变量进行估算，计算正确的触发点，并通过网络触发图像采集操作。这样，GigE系统无需使用额外的触发器电缆，从而为系统提供了一个真正的单电缆解决方案。另外，触发设备带有8个数字输出，用来控制序列中与过程相关的步骤，例如用于分选缺陷产品的门控制器。为了获得硬件I/O常见的不足5微秒的等待时间，触发设备的所有功能均在硬件中实现。该创新设备的配置简单、完整，并且可以利用方便、直观的软件工具通过网络完成。
GigE配置——一切尽在掌控
由于其它接口的协议极难更改，所以GigE协议提供了多种可选方案，以充分适应用户的系统。然而，除了良好的灵活性之外，此功能亦存在错误配置的危险。为确保系统具有最优性能，堡盟提供自己的诊断工具，进行GigE系统的分析和配置。“Baumer GigE Diagnostic”程序能够率先完成GigE相机的所有影响生成数据的属性配置。同时，系统会自动提出一个与用户选定的数据包大小相匹配的包间延迟（包间间隔）。然后，可以使用选定的设置，对系统的实际行为进行仿真和测试。为此，程序从所有连接的组件处采集所有可用信息，以及计算机的相关数据。如果发生关键状况，用户将得到通知，并且能够测试其它设置。
堡盟完整解决方案祝您取得成功
凭借创新性GigE相机、先进的网络组件、触发器设备以及丰富的技术知识，堡盟能够为客户提供经过完美协调配置的GigE图像处理系统用产品包。这样，每一位客户都能够简单、可靠地将最新网络技术集成到他们自己的应用中。
