照明行业领导者——德国比斯平根的We-ef公司在其LED灯上使用Combicon PCB连接技术和QPD室外连接器。这简化了产品工艺，使客户使用起来更为方便。
你若在世界上寻找经营最为成功、最具创造性的照明公司，极有可能将目光投向德国比斯平根的吕讷堡希思，这也是We-ef照明公司的所在地。自1950年成立以来We-ef集团旗下共设有8个子公司，分布在4大洲的9个不同地区。“我们专业从事室外照明业务。”We-ef位于比斯平根的的战略营销部经理说道。

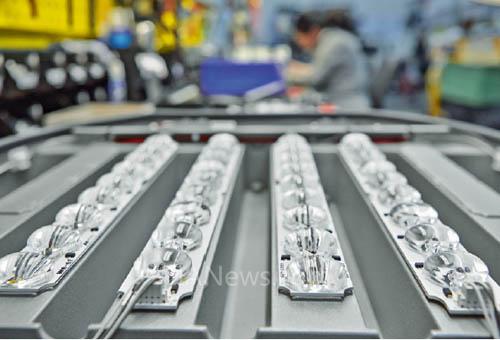

使用PTSM连接器连接LED PCB
We-ef专注于强大的技术、始终如一的质量以及兼具功能和特性的设计。其数十年来也始终贯彻环保和可持续发展的理念。We-ef的产品符合ISO 14025的环保标准，其创造的顶级灯具都具有生态学的印迹。
该公司在早期就将LED技术应用于户外照明设备。“早在10年前，我们就在柏林索尼中心完成了一个大项目，”We-ef的设计/工具工程部主管Peter Oetjens回忆道“我们还将大量的小型LED灯集合到内置室内照明中。”
焊接并非解决之道
“在那时，我们对装有镇流器的LED PCB作了大量研究，并确定焊接并非是LED灯连接的理想解决之道。”该设计专家解释道。在最终组装阶段和客户使用阶段，该方法由于焊接材料和焊接工艺而失败。
由于LED灯电源的功率密度很高，不能使用传统的FR4 PCB，因此取代以带有金属芯的特殊PCB。然而，由于能量被大量吸收，焊料达不到指定温度，导致不能对端点进行手工焊接。
PTSM微型连接器取得良好效果
开发者很快从菲尼克斯电气生产的PTSM微型电源连接器中寻找到了更好的解决方案。可将该连接器应用于We-ef的产品，如：畅销产品LED PCB上：VFL 530系列的LED路灯。可将连接器从灯泡安装到PCB上，因此其能与LED焊接工艺集合为一体，无需再像以前一样，通过手工焊接的方式单独接合铜缆。该连接器的另一大优势是：可从连接器上方存取电缆。为松开电缆，可使用螺丝刀激活打开机制。至关重要的一点是，产品为白色，这样就不会投射难看的阴影了。
LED PCB直接安装于壳体上，可从壳底单独更换。每个LED PCB装有1个PTSM连接器;PCB个别接合电缆通过相关连接器导向Combicon三脚插头。Oetjens对该解决方案印象深刻：“安装和卸除底盘变得更加容易，这是由于我们只需使用插入式连接器，无需使用其他螺钉接线端子。”用户也因此大受裨益，因为在设备使用过程中，可将镇流器从板盖上快速移除。“我们也使用跳线来布线，这就表明镇流器的使用效率将更高。布线也得以简化，我们在照明设备中使用的电缆数量得以减少。事实表明，该连接器的应用极具成本效益。”Oetjens继续说道。此外，连接器和三脚插头的颜色和We-ef照明设备标准颜色相匹配。
带有插入式连接技术的Combicon编码连接器
利用QPD安装系统进行壳体连接
连接变得与众不同
Oetjens在任何可能的情况下使用插入式连接器。“在设计照明设备时，我们总是考虑如何简化产品设计，简化维护操作并消除误差根源。”现在，插入式连接器及桥接方案在我们客户当中获得了较高的认可度。客户在每一灯具中使用相同编码。这样就使得更换更为方便，在更换LED板时，只需拔出插头，卸下旧板，插入新板即可。
就现场连接而言，We - e f在其户外照明设备中使用QPD安装系统。该连接系统在开发阶段吸取了众多照明公司的反馈意见。Oetjens表示：“只需几秒钟就能将灯连接好，而且不会出错。该连接技术非常耐用，是户外设备的理想之选。毋庸置疑，菲尼克斯电气具备独特卖点。”
（转载）
