一、 概述
保温板是一种新型防火保温节能无机材料，主要是以水泥、粉煤灰为主要原料，加入化学发泡剂、多功能助剂、特种纤维等材料，经复合、搅拌、发泡浇筑成型后，养护而成。
优点：
1、保温隔热性能优异
2、密度小，重量轻
3、隔音、耐火
4、耐水抗冻
5、使用寿命长
6、环保绿色
7、施工方便
8、生产加工方便
随着现代建筑业的不断发展，水泥发泡板受到越来越多的建筑商的亲睐，并得到了广泛的运用。
图1：设备现场
二、 工艺简述
工艺要求：先称重放料放水并搅拌，在这个过程中行车带着整个设备在行车轨道上行走找到放料的限位点→放发泡水→搅拌一定时间→搅拌结束并行车已经到达放料点→开始放料
图2：运行框架

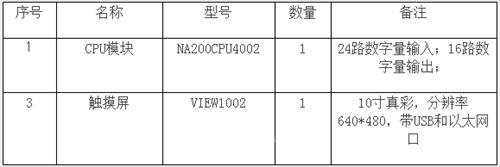

三、 系统配置
PLC 选用 NA200 系列的 NA200CPU2014002。它带有24个输入/16 个继电器输出，能满足输入输出要求。再配南大傲拓10寸触摸屏，可以完成参数设定，报警显示，信号显示帮助信息生产数据显示等等。
四、 控制难点
配料分大投和小投，与称重仪表通讯的时候是用485自由口协议和仪表数据交换的。不仅需要采集仪表的当前值，还需要标称、量程设定、清零等。每一个环节都需要延时，能够自行判断搅拌仓是否有料，以便再次循环。

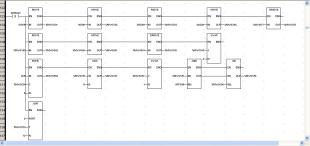

图3：通讯程序
五、 触摸屏画面设计
图4：主画面
图5：参数设定

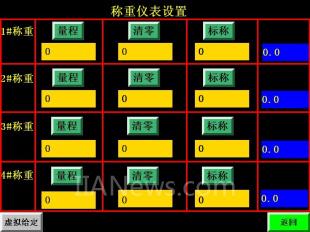

图6：称重仪表
六、 小结
本系统采用了南大傲拓PLC和触摸屏的控制方案。系统能够稳定运行，提高了很大的工作效率，节省了劳动力成本具有很高的实用和推广价值。
