一、项目概述
云(阳)万(州)高速公路是国家沪渝(上海—重庆)公路干线，云万高速公路也是我国“7918”公路网中沪(上海)蓉(成都)高速公路在重庆境内最重要的一段，是重庆市“二环八射”路网构架的重要组成部分.云万高速公路是首条直达三峡库区腹地的高速公路，全长78.3公里，有桥梁129座、隧道28座，其中特长隧道4座，桥隧比例高达59%，构成了庞大的高速公路隧道群。云万高速公路采用了全国高速公路即将统一实施的新标志体系。
二、系统需求
由于隧道内环境复杂，阴暗潮湿，系统包括了各种环境量监控：照明、通风、车检、视频、安防、电力、消防等。该项目的特点是业务种类众多，需要一个可靠、稳定、强大的网管功能、灵活网络拓扑、具有冗余功能的百兆光纤环网作为承载系统来完成各类业务的传输和控制。

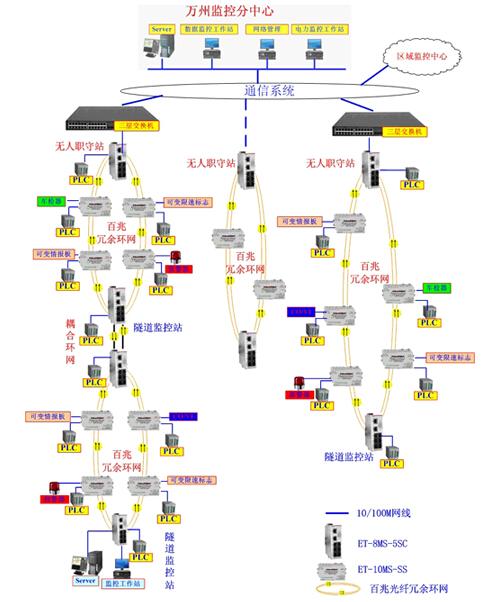

三、网络拓扑
四、方案说明
根据系统要求和SIXNET产品情况，云万高速公路机电的重要工程隧道监控项目采用Omate公司提供的22台SIXNET-ET-10MS-SS、10台SIXNET-ET-8MS-5SC工业以太网交换机。
6个隧道监控均由ET-10MS-SS和ET-8MS-5SC组成百兆光纤冗余环网，部分隧道之间采用环间耦合进行连接，实现了复杂网络构建，同时也提高了系统的高可靠性。隧道内监控数据通过构建百兆光纤冗余环网传到隧道无人通信站, 隧道无人通信站的ET-8MS-5SC工业以太网交换机与三层交换机相连接，实现业务透传。三个隧道无人通信站之间通过光通信系统连接,传送到万州监控分中心，再由万州监控分中心至区域监控中心，万州监控分中心实现与隧道本地控制器的数据交换与控制。区域监控中心也能实现与隧道本地控制器的数据交换与控制。
由于SIXNET工业以太网交换机支持强大的网管功能，如支持SNMP协议等，从而在万州监控分中实现对隧道内工业以太网交换机进行统一管理和配置，实时监视所有设备的运行状况帮助用户及时了解网络的变化。
该系统网络自愈冗余时间小于300ms，-40℃到75℃的温度范围。具有可靠性、实时性、安全性、强大的网管功能、开放性、易扩展性等特点，完全适合隧道内环境的使用。
五、方案优势
1.工业品质，低功耗无风扇设计，坚固而灵活的结构，宽温湿度范围。应能在恶劣环境条件下工作，如高温、湿热、低温、强震动、强电磁干扰环境等。
2.组网方便，可靠性高、实时性高、安全性高、强大的网管功能、开放性、易扩展性系统具有简单、灵活地扩容和智能化升级功能，方便系统的不断扩展。双电源冗余，提高设备的可靠性。
3.各监控站的信息资源可以和其他管理系统充分共享，根据需要统一调度配合。
-ET-10MS-SS和ET-8MS-5SC交换机具有良好的交换性能和300ms极快速的自愈能力。各隧道内由SIXNET-ET-10MS-SS和ET-8MS-5SC组成百兆光纤冗余环网，部分隧道之间采用环间耦合进行连接。如果在系统工作时交换机的连接介质发生故障，环形结构将在300ms内切换网络工作拓扑结构，使隧道监控等业务能正常运行不受影响,极大地保证了隧道数据可靠及时的传输,实现线路故障对系统业务的零影响率.
-ET-10MS-SS和ET-8MS-5SC交换机可以根据隧道业务的不同，划分VLAN将隧道监控业务数据隔离互不影响。
-ET-10MS-SS和ET-8MS-5SC交换机支持SNMP协议,可以及其方便的进行网络统一管理。自动发现网络拓扑结构能够帮助客户迅速发现网络资源，能够实时监视所有设备的运行状况帮助用户及时了解网络的变化。
7.设备配置备份：支持设备配置文件的备份和恢复功能，极大提高了管理员的工作效率;
8. SIXNET系列产品在本项目中充分展现了它具有的高性能、冗余性、强大的网管功能、工业级外观设计、工业级电源设计等特性，且各型号产品相互配合使用，最大限度的满足该项目的各项要求.
