案例名称
隧道安全监控系统 - 隧道实时车流量监控
选用产品/型号
JetNet 3706-RJ 6口非网管型RJ45/IP67工业PoE以太网供电交换机
JetCon 3401G 工业级千兆光电信号转换器
专案描述
严重的火灾和一些日常交通事故是隧道安全的主要隐患。为了保障隧道畅通以及行车安全，相关职能部门采用最新视频监控技术，在隧道内建立了完善的IP视频监控系统。不仅能够有效提高隧道安全性，还能借助现场影像调节车流，避免拥塞，快速处理突发状况。
在多车的隧道内环境内，要求系统必须能够抵挡持续的震动和高湿多尘情况的影响。因此，系统集成商选用JetNet 3706-RJ交换机为隧道内的IP摄像头供电。JetNet 3706-RJ 工业PoE以太网供电交换机，满足IP67工业防护等级，防水防尘，克服了恶劣环境应用的各项难题。同时还支持IEEE802.3af以太网供电标准，无需额外铺设电源线，降低了项目实施及维护的周期和成本。实现了实时交通管理，并使用JetCon 3401G千兆光电信号转换器，提供高品质高带宽远距离连接，将现场影像传送回交通控制中心。

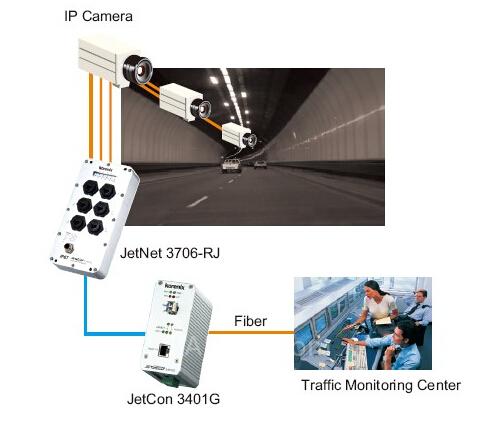

架构图
Korenix科洛理思(北尔电子集团) 隧道安全监控系统 - 隧道实时车流量监控
选用原因
JetNet 3706-RJ 6口非网管型RJ45/IP67工业PoE以太网供电交换机
M12 和可靠 RJ45 接头，防震防冲击
6个10/100 TX自适应速率端口，采用符合IP67防护等级的RJ45接头
其中4个端口满足IEEE802.3af PoE以太网供电标准
DC44V~57V冗余电源输入，M12接头
2.0 Gbps 交换能力，卓越的数据交换性能
支持-40~70°C宽温工作环境，适用恶劣工业现场
JetCon 3401G 工业级千兆光电信号转换器
将10/100/1000TX电口转换成千兆光口
灵活的SFP光纤收发器可选模块设计
宽范围的冗余电源输入DC12~48V
IP-31工业防护等级，支持宽温工作环境
通过1.5KV Hi-Pot高压测试
支持-25~70°C宽温工作环境，适用恶劣工业现场
