一、前言
浆染联合机包括了浆纱和染整功能，应用于纺织工业织前准备工程，完成上浆工序。同时适应有梭及无梭织机的配套要求，满足淀粉浆、化学浆、混合浆等对纯棉、麻、及其混合织物、化纤及其混纺等短纤织物的经纱上浆。适应高密，细支宽幅各类织物品种的浆纱工艺要求，是棉纺织厂开发生产高产值、高效益织物品种不可缺少的关键设备。
二、ASLGA389型染浆联合机概况
(1)经轴规格：最大直径φ1000mm，适应幅宽1800mm。
(2)织轴规格：最大卷绕直径φ800mm，织轴最大轴管长度2760mm。
(3)经轴架数量：4组16只。
(4)速度：2～60m/min。
(5)蜗牛速度：0.5m/min。
三、浆染联合机的组成

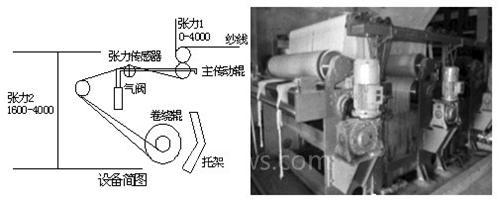

浆染联合机由经轴架、染色部分、烘房、储纱架、浆槽、湿分绞、车头等部分组成。设备的简图如下：
四、变频器的应用
1、全机张力调节：
整体传动：主电极为11kW，4极变频电机，变频调速。边轴传动采用汽车万向联轴节。
(1)引纱辊由XP1无级变速器调节。
(2)靠经轴架5台机车采用1台P4无级变速器调节。
(3)出染槽(3只水洗轧车)用1台P4无级变速器调节。
(4)最后1台轧车与染色烘房之间采用1台XP1无级变速器调节。
2、卷绕轴的控制
采用伟创AC62-22kW变频器和22kW变频电机，通过1:1.3的皮带盘带动卷绕辊;PLC控制整机程序及动作。采用张力辊和张力检测器。
(1)张力辊由气缸压力给定(CYLINDER 0.15～0.63Mpa);
(2)张力传感器输出0～10V信号(Type PW70d/AIP65 360度 2571Ω±1%);

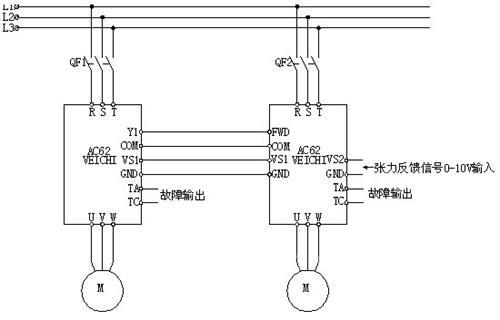

3、变频器控制接线图
五、总结
以前国内大多引进此类设备，大多采用直流调速和机械无级变速装置。近年来采用变频调速为用户所接受。为此我们对浆纱机变频控制进行改造，并取得满意的效果。
