引言

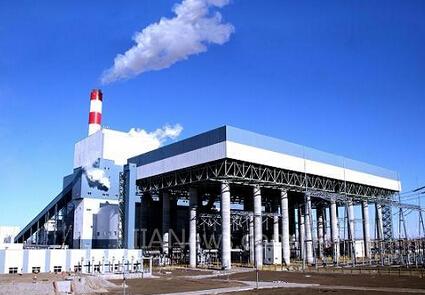

国华呼伦贝尔能源工程地处内蒙古呼伦贝尔市宝日希勒矿区。是国家振兴东北老工业基地战略的重要能源工程。一期装机2台600MW超临界空冷直流机组。DCS和DEH控制系统采用和利时公司的HOLLiAS MACS系统。
项目概述
锅炉制造：哈尔滨锅炉厂 型号：HG-1913/25.4-HM15
汽机制造：上海汽轮机厂 型号：NZK600-24.2/566/566
热工自动化设备：和利时公司制造 型号：HOLLiAS MACS 大型集散控制系统
项目规模

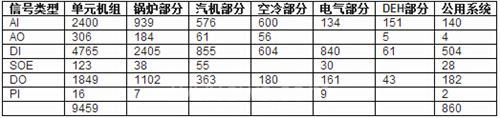

单元机组和公用系统I/O点：
另有594点通过采集前端以通讯方式送入DCS。
[DividePage:NextPage]
系统功能
自动发电控制(AGC) 模拟量控制系统(MCS)
机炉协调控制系统(CCS) 顺序控制系统(SCS)
锅炉炉膛安全监控系统(FSSS) 发变组和厂用电控制系统(ECS)
数据采集系统(DAS) 直接空冷凝汽器控制系统(ACS)
锅炉烟气脱硫控制(FGD) 锅炉烟气脱硝控制(SCR)
汽轮机数字电液控制系统(DEH) 机组仿真系统(OTS)
系统特点
系统网络结构：
该项目两台机组和公用系统设三个“域”，域间用光缆连接，可以互相通讯，用户通过口令可以监视、操作不同域设备。DEH系统与DCS系统在一个工程师站集中管理。空冷系统以远程站方式连接入系统控制网。数据I/O服务和历史趋势服务分别布置在不同的服务器，不仅提高了实时处理能力，降低了负荷率，而且极大地增强了可靠性。

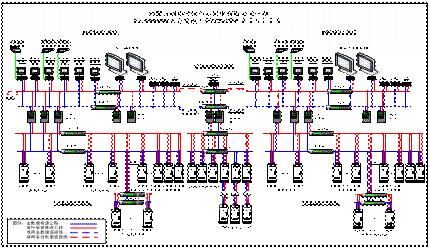

伦贝尔电厂HOLLiAS MACS系统的结构如下图所示：
控制策略特点：
DCS系统采用了炉跟随的直流炉协调控制策略、中间点焓值控制的给水控制策略、针对褐煤的燃烧调节策略。针对高寒地区空冷机组的运行设计了完善的防冻保护和回暖程控。DEH系统一次调频回路和主汽门、调门切换回路采用了独特的设计，使升速阶段、故障甩负荷时的转速控制更稳定。
后记
国华呼伦贝尔电厂(2*600MW)项目,采用和利时公司HOLLiAS MACS系统实现机炉一体化控制。在项目实施过程中，北京国华电力公司组织国内电力系统的专家对系统功能、性能和控制方案进行了全面的测试、审查。机组试运中，系统各项测试指标和试验参数均达到行业标准。
（转载）
