一、摘要
全自动点胶机又称涂胶机、滴胶机、打胶机等，是专门对流体进行控制，并将流体点滴、涂覆于产品表面或产品内部的自动化机器。点胶机主要用于产品工艺中的胶水、油漆以及其他液体精确点、注、涂、点滴到每个产品精确位置，可以用来实现打点、画线、圆型或弧型。
二、工艺流程图

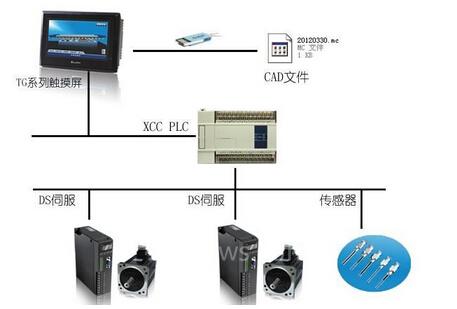

全自动点胶机由3台变频器分别控制2种原料各自的搅拌和最后2种原料混合后的搅匀;工作过程是由XCC型PLC控制2台伺服电机，实现两轴联动，行走路线由绘制的CAD图形决定，图形文件经转化下载至触摸屏后，得到PLC能够自动识别的加工代码。

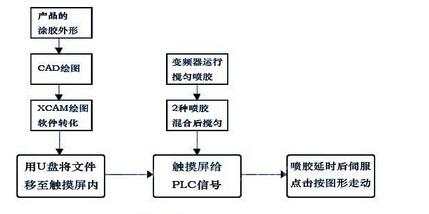

工艺流程图
三、性能优点
绘图、系统产生G代码，完成喷胶动作，取代了传统人工编程，降低成本;
2.通过CAD绘图，精确计算喷头半径，避免实际喷胶路径与设想尺寸不符;
系列触摸屏，画面显示逼真、可触摸、操作简单，加载XCAM图形;
4.专业5轴XCC运动型PLC，自带的圆弧插补和直线线插补功能，解决了转弯或圆弧过程中5.可能发生的堆胶问题，灵活上胶，精准上胶;

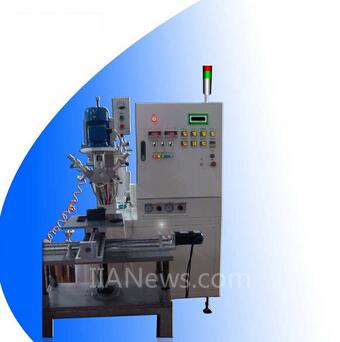

四、产品结构
CAD系统：
相对于传统的数控系统，CAD系统省去了每加工一个零件都需要专业人工重新编程的麻烦，现可直接在屏内保存大量图形尺寸，更新便捷简单方便。
XCAM软件：
该软件集图形编辑、G代码编辑、加工精度设定、轨迹模拟运行、轨迹运行顺序编辑、轨迹运行速度编辑、文件密码设定、抬落刀动作编辑等功能予一体。用户无需记住很多的语句和命令，也无需写出繁琐的执行过程。用户只需要通过功能键对图形的运行轨迹顺序、运行速度以及抬落刀等功能进行编辑，在G代码编辑栏中进行一些简单的code编辑即可完成。
XCC型PLC：
在点胶机行业中，专业5轴XCC运动型PLC，自带的圆弧插补和直线线插补功能，解决了转弯或圆弧过程中可能发生的堆胶问题，使运用更加完善。
