应用行业: 炼油
产品: 涡街流量计
背景
炼油行业目前面临着日益严格的规定，它不仅决定产品质量，还对生产工艺加以控制。当全世界炼油厂在不断努力，以进一步提高生产效率，实现工厂资产回报最大化的同时，他们越来越重视各种规定，力求生产工艺达标。
不久之前，一家规模极大的炼油厂完成了一个大胆的举动: 在所有可能的应用中都采用了涡街流量计技术，旨在通过这个项目实现生产效率最大化。其设计初衷还包括使炼油厂符合ISO 14000标准，并防止逸散性排放，从而达到当地严格的污染控制标准。
挑战
精确的流量测量
精确的流量测量是决定整个炼油厂生产性的主要因素之一。在整个炼油设备中，配置了各种类型的流量计，但到目前为止，普遍使用的是孔板和差压变送器。但是，其中一些孔板流量计应用具有先天的局限性，以及频繁维护的问题。
定期检查和防冻测量
孔板流量计不适用于低流量测量，当温度/压力条件波动超出设计规格时，会产生零点漂移和量程漂移。所以必须给孔板流量计配备引压管，因此需要定期检查和防冻测量，这样就产生了额外的安装、运行和维护成本。
为克服孔板流量计的这些限制，用户调查了各种可选设备，最后决定采用涡街流量计技术。涡街流量计可测量低流量和高流量，且基本无需维护。但是，挑战在于如何找到一个合适的供应商，愿意帮助客户同时满足严格的安全规定以及所有外部规定。基于这个项目的特点，供应商必须能提供各种专用涡街流量计，而不是市场上可以随意购买的设备。
应用解决方案
为了完全符合ISO14000标准和当地空气污染控制法，用户正在寻找一种可替代的流量测量技术，它可以使潜在泄漏点数减到最小。涡街流量计在管道内测量，不需要引压管，且没有活动部件，这两点弥补了孔板流量计的缺陷。当传统孔板流量计有约30个潜在泄漏点时，涡街流量计仅有三个。
除外部规定外，对于许多重要应用，用户有十分严格的安全规定，需要过程和报警信号全部冗余。横河电机的专家设计了专门的双传感器型涡街流量计，可以保证每个测量点都满足冗余要求。
为了满足客户采用的各种其他安全标准，横河电机作出了很多努力，这些规定包括原材料认证、焊接认证、无损检验、外壳质量认证和与伦敦Lloyds进行并经其证明的一系列工厂验收试验。

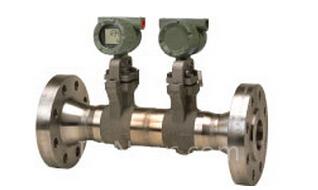

双传感器涡街流量计
[DividePage:NextPage]
为提高测量安全性和稳定性，并降低安装成本，一些炼油厂想引进缩径型涡街流量计，它在管道中心尺寸缩小。这不仅简化了涡街流量计的安装，还提高了涡街流量计的能力，可以实现低流速液体的精确测量。

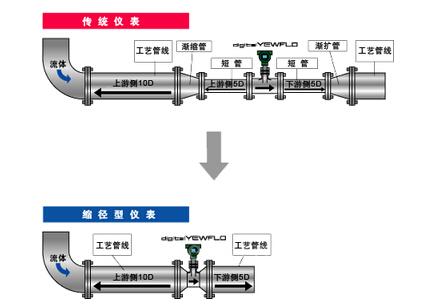

缩径型涡街流量计
针对用户的种种需求，横河电机提供了缩径型涡街流量计，在检测器两侧配备焊接渐缩管。这样可以扩大测量量程，实现涡街流量计通常难以进行的低流速液体测量，而且保证了稳定精确的流速输出。
缩径型涡街流量计的特性
无需渐缩管/渐扩管器或短管，以实现所需的直管段长度。
提高安全性，降低安装成本。
节省安装空间。
横河电机还设计并提供许多专用涡街流量计，包括可耐受最高ANSI/Class 2,500 psi环境的高压型，以及带哈氏C合金流管的专用防腐型。
成果
降低了运行和维护成本，提高了生产工艺的质量和安全性
20世纪90年代中期，伴随着这个项目的完工，炼油厂成功的延长了这些关键生产设备的生命周期，可以在完全无停车模式下工作三年以上。现在，在该炼油厂中占到近60%的流量计应用中都采用了涡街流量计技术，并经过了现场的检验。
自从这个用户在其全球范围内的炼油厂都采用了横河电机YEWFLO涡街流量计之后，不仅降低了运行/维护成本，还提高了生产工艺的质量和安全性。
作为涡街流量计技术的领军者，横河电机坚持为各种过程工业的用户提供先进的流量测量解决方案。正如这个项目一样，横河电机需要与客户同心协力，客户需要提高生产性的迫切愿望，与横河电机的警觉性结合，才能在该项目获得成功。
