海得控制搭乘"高铁经济"快车
上海海得推出千兆模块化工业以太网C3安全数据网解决方案，已成功应用于郑西高速铁路客运专线。该项目实施标志着海得控制成功进入"高速客专"领域。
客专C3安全数据网
RBC作为C3控制系统核心，安全数据网作为承载CBI之间以及RBC和CBI通信的高速网络平台，重要性不言而喻。RBC通过安全数据网获得轨道电路、联锁进路等信息生成行车许可，进而通过无线通信系统传输给C3级车载设备，实现信息的双向传输。保障行车安全。
项目参数
" 客专里程：486km
" 最高时速：380km/h
" 5套RBC，1套本地终端，1套远程终端
" 无砟轨道
" 沿线监控站点：11个

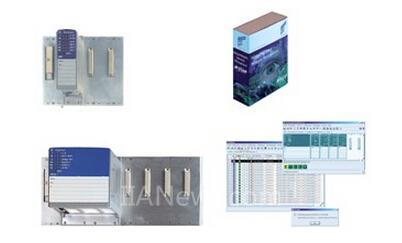

关键设备

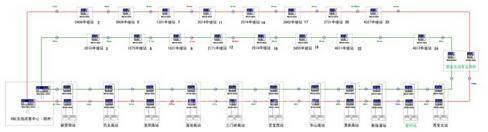

网络结构
[DividePage:NextPage]
系统需求
" 高稳定、高可靠
" 双网冗余
" 实时性强站间间隔大
" 单模光纤连接
" 100/1000Mbps以太网
" VLAN
" 多级冗余
方案特点
" 网络拓扑
骨干：单模光纤以HIPER-Ring技术连接，构成冗余环网。逐站级联，分站环回。
" 网络范围
最长的光纤链路超过68.5Km(无中继)
" 产品数量
2台PowerMICE交换机
42台MS30系列交换机
网络管理软件
工作温度-40 ~ +70 ℃，满足恶劣环境中的使用。
" 执行范围
选择网络组件，细化网络设计，定义设备参数
技术先进性
" 最优的冗余概念
" 完整的产品系列
" 优化管理
" 在恶劣环境中能够长期可靠工作
" 丰富的项目经验
" 优质的服务
