方案简介
设备采用汇川PLC-H3U-0808PMRAT控制，利用激光发生器产生高能激光，通过控制步进电机拖动X/Y轴激光发射器作横向和纵向运动，对金属表面绝缘胶层进行预定形状(直线、圆弧、组合式)的切割加工。
方案的主要特点：
1、PLC+HMI控制方式取代原来的工业电脑控制系统，减少了大量的参数设置，操作更加方便;
2、实现XY平面内任意直线切割、圆弧切割、直线圆弧组合式轨迹切割，脉冲输出合成频率不受圆弧半径大小限制;
3、具有连续插补功能，在直线圆弧切换处无停留，防止了工件灼伤;
4、多组切割轨迹可供选择，轨迹关键点可设置。
产品优势
高性能的运动控制型H3U-0808PMRAT具有连续插补功能，在直线圆弧组合式轨迹切割时，切割无停顿，最高达500kHz高速输出，提高了工作效率;
[DividePage:NextPage]

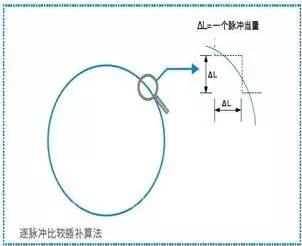

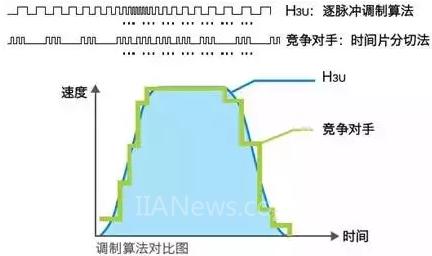

H3U-0808PM采用FPGA逐脉冲比较插补算法，加减速过程更加平滑;
IT5070触摸屏易用的配方功能为多组切割轨迹的选择提供了方便。
方案总结
1、汇川综合产品控制方案减少了参数设置，操作更加方便，大大降低了设备成本较高，提高了工作效率;
2、高速输出平滑，切割效果无毛刺、锯齿状纹路，提高了切割工艺。
（转载）
