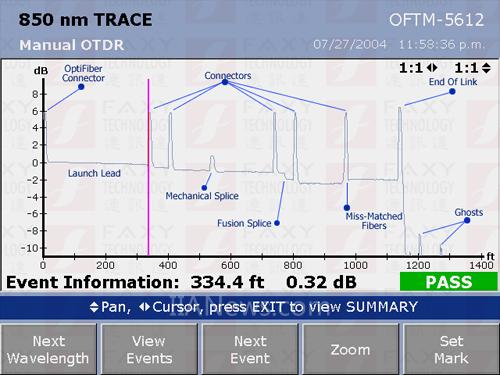

首先OTDR光纤测试仪测试，是对整个链路进行分析。福禄克的OptiFiber PRO光纤OTDR测试仪告诉你它测试的每个光纤事件，波形的升和降能作为事件揭示光纤的连接类型，现在让我们看OFP-100-Q的老型号OptiFiber 多模测试仪波形。
这条链路有许多光纤类型，让我们一起跟随福禄克认证工程师一起来了解：
OptiFiber PRO光纤连接器(OptiFiber Connector )
这个是福禄克OptiFiber 光纤测试仪(OFP-100-M，OFP-100-S，OFP-100-Q)端口，在任何OTDR测试将会看到这个反射，这个是由于涅菲尔反射引起的。如果光纤端口质量过程反射更加强烈，所以保存光纤测试仪端口清洁是非常重要的。
发射补偿光纤(Launch Lead )
由于OptiFiber PRO是OTDR测试仪，所以在测试的时候会有盲区问题，所以我们需要增加补偿光纤以发现第一个事件点。
连接器 (Connectors )
我们能够分别这是一个事件点，是因为这有一个涅菲尔反射的尖峰，然后末端有衰落，所以是一个典型的事件点。通常是耦合器或者连接器。
机械熔接(Mechanical Splice )
这有一个反射，但是反射不是特别大，这预示着这是一个机械熔接点。
熔接点(Fusion Splice )
我们可以看这个没有反射，仅仅是一个衰减点，表示这是一个熔接点。 通常熔接的损耗相对较小，如果大于0.3db，代表熔接是有问题的。
不匹配的光纤(Miss-Matched Fibers )
我们看到光路不仅没有衰减反而出现增益，这是不正常的，一般是由于光纤不匹配引起的。例如：50um的光纤连接到了62.5um上。
光纤末端(End Of Link )
正如我们所见，末端有个非常大的反射，然后迅速跌落。注意：这有可能不是光纤末端，他可能是由于光纤断掉所引起的。这就是我们为什么通常OTDR测试的时候进行两端测试，如果一端显示是75M。另外一段测试是62M，您将会看到这是一条损坏的光纤。
鬼影(Ghosts )
这里其实没有真实的事件，它是鬼影，鬼影通常出现在光纤末端。
