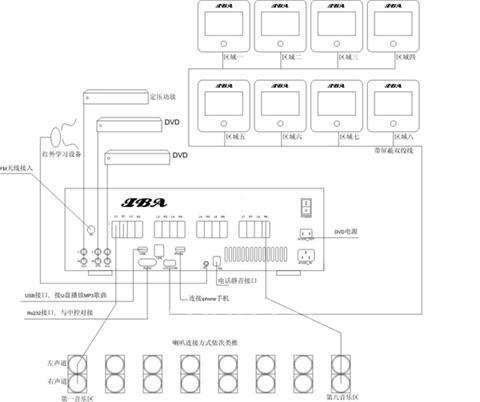

家庭音乐系统采用星形放射状布线结构，主机是系统的中心。如果家庭音乐播控主机和辅助音源(AUX)不摆放在一起，辅助音源和主机之间还需要布好音频线(最好有屏蔽，且距离不要超过 5 米)。建辅助音源家庭音乐播控主机放置在一起。家庭音乐播控中心主机遥控器和家庭音乐播控中心主机之间不需要布线。
布线是系统安装的基础，为了确保布线质量，建议完成布线之后用万用表检测每一根线是否断路，是否存在短路现象。根据以往工程经验，很多现场工程问题多数是由布线引起，如有短路现象可能导致设备无法正常工作，严重的有损坏设备的危险。因此，布线一定要仔细，以免造成损失。
控制线：系统提供有两个控制线接口--4芯控制线接口及8芯控制线接口。施工布线可以选择4芯线或者8芯线做为控制线，直接连接主机或者连接到专用接线板，通过接线板再与主机相连接(接线板见后面说明)。
音响线：选用150编以上的优质音响线。直接连接主机或者连接到专用接线板，通过接线板再与主机相连接。
其他：如果 中央智能主机和作为音源的 DVD 不摆放在一起，DVD 和主机之间还需要布好音频线(最好有屏蔽，且距离不要超过 5 米)。 建议DVD和中央智能背景音乐主机摆在一起，红外控制器和主机之间不需要布线。
布线是系统安装的基础，为了确保布线质量，建议完成布线之后用万用表检测每一根线是否断路，是否短路。
