工欲善其事，必先利其器
“软硬兼施”才是完美的精雕细琢方式。
Productivity+™ AE Pro是一款配合测头路径规划的智能测量软件，它可以自动编程，指令机床测头测定夹具偏移、准直以及零件的关键尺寸。随着测头应用的导入，省去了试切、昂贵的夹具以及手动设定加工基准的繁琐工作。使得在加工过程中自动更新加工基准成为可能，进一步的加强了对加工过程的控制。
特点
• PC Base 编程软件
• 简单易学友好的操作界面

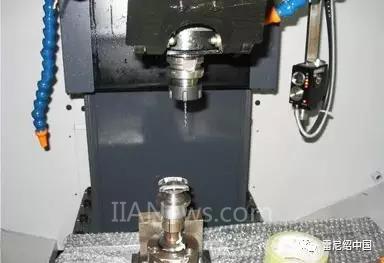

• 机床测头在线测量
• 关键工序智能过程控制
• 测量信息报告
优势
• 点击模型编程或在没有模型的情况下手动编程
• 完全支持五轴机床
• 机床数据自动更新
• 智能化加工工艺:根据测量结果自动调整加工程序
• 在测头测量路径中嵌入自定义宏程序及特殊计算
• 动态帮助以及对话式指引
• 测量路径模拟
• 使用测量的特征构建 点、线、圆以及平面
• 自动生成数据报告
应用

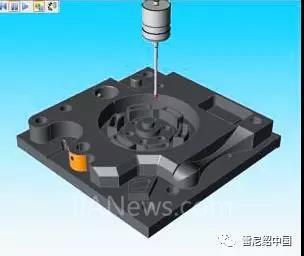

特征选取及测量编程
AE Pro支持两种特征测量编程方式：
(1)有模型特征提取的测量编程
(2)无模型特征的测量编程
图示如下：
•点测量
•线测量
•圆孔及圆柱测量
•平面测量
•2D拐角测量
•3D拐角测量

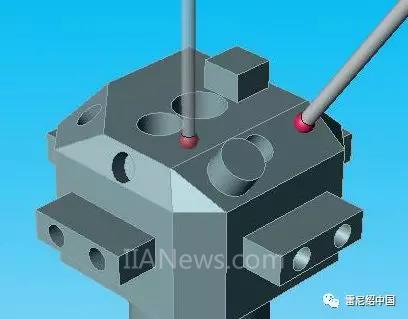

5轴测量编程
使用机床控制系统专用的多轴指令，如PLANE, CYCLE800以及G68.2 可以使用Feature Coordinate Systems (FCS) ，这样可以在一个坐标系进行多轴测量编程。
若数控系统不支持FCS功能，建立多个主轴定向位置专用坐标系进行测量编程。

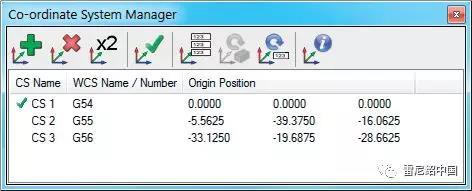

机床系统数据更新
根据所测特征更新系统偏置或参数，机床系统数据更新功能可以实现：
•坐标系更新
•刀具长度更新
•刀具直径更新
•数控系统变量更新

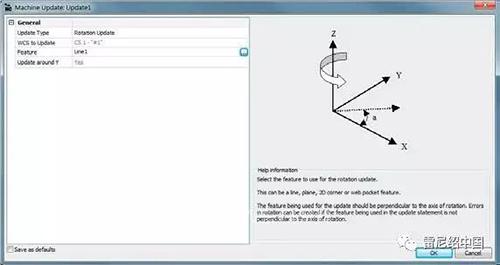

•旋转更新

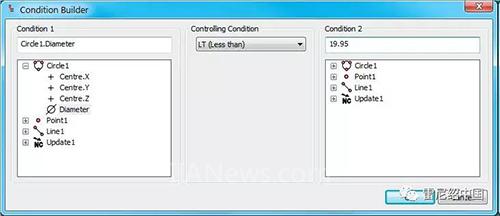

逻辑判断智能化工艺
可以根据所测特征的测量结果进行逻辑判断，决定后续如下操作：
•重新切削相应特征
•报警并报废工件
•继续后续加工

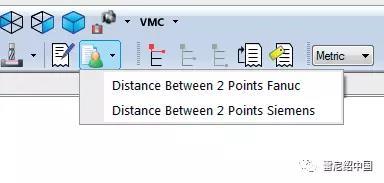

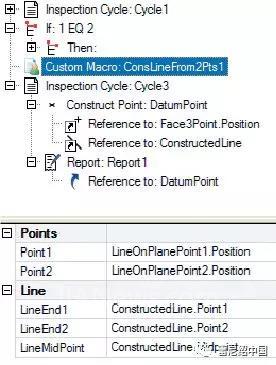

用户自定义宏程序嵌入
自定义宏程序通过集成测量程序和机床功能拓展了AEPro的功能;数据可以传到机床内宏程序、用于报告结果以及构建逻辑语句!
自定义宏程序还可以解决并完成更广泛的AEPro无法单独完成的任务;支持测量数据的手动输入。

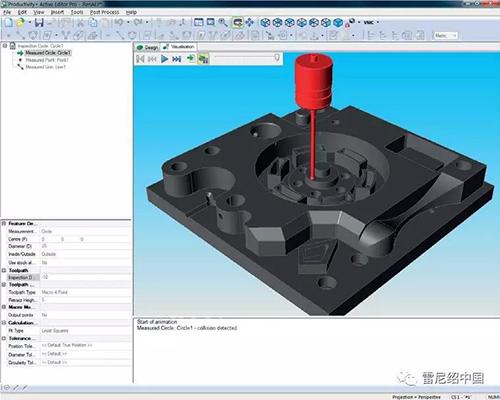

测量循环动态模拟
使用者根据需要，可以选择整个测量程序的模拟或单个测量单元的模拟。
在动态模拟中，如果测头工件发生碰撞测头，界面会红色高亮提示。

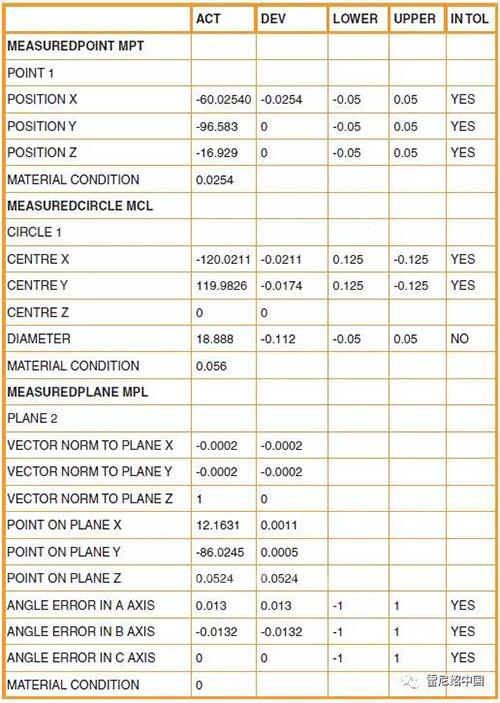

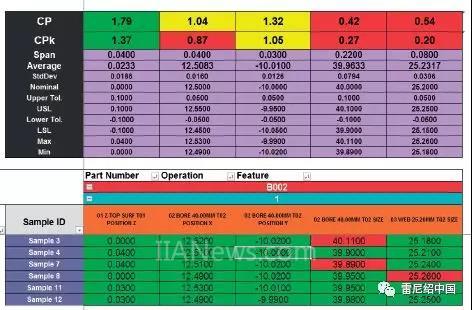

测量数据信息报告以及SPC分析
测量路径完成后，软件可以生成报告，显示详细的所测特征参数并提供机床更新的相关信息，为生产管理或QC部门提供翔实数据，方便分析。
