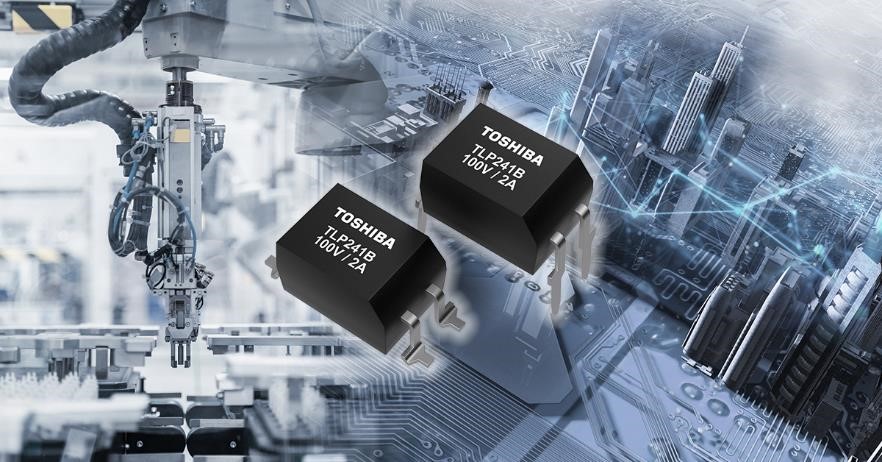

东芝电子元件及存储装置株式会社（"东芝"）今日宣布，推出新款光继电器---"TLP241B"，该款大电流光继电器采用DIP4封装，适用于可编程逻辑控制器和I/O接口等工业应用。样品提供和量产现已开始。
TLP241B集成了基于东芝最新一代U-MOS工艺的MOSFET。使用TLP241B，断态输出端电压提高到100V，较当前TLP241A的40V提高了150%。该继电器采用通用型DIP4封装，是业界首款[1]可提供100V断态输出端电压，2A导通电流和5kV隔离电压的DIP4封装产品。该继电器在额定值提高之后可适用于多种类型的应用。
TLP241B可以取代常开型接触式机械式继电器。不同于机械式继电器，TLP241B没有会发生老化的触点。此外，它的低电流驱动特性还能延长产品使用寿命。它的其他优点是响应时间短，并且由于封装尺寸较小而节省了PCB空间。
由于最高额定工作温度为110℃，因此设备的温度设计裕度更容易获得。
应用
工业设备（可编程逻辑控制器、I/O接口和各种传感器控制等）
楼宇自动化系统（暖通空调（HVAC）和温控器等）
替代机械式继电器（交流24V至48V系统，直流24V至100V系统）
特性
高导通额定电流：ION＝2A，IONP＝6A（脉冲）
断态输出端额定电压：VOFF＝100V
高额定工作温度：Topr max＝110℃
提供鸥翼式封装（SMT）选项的通用型DIP4封装
主要规格
（除非另有说明，@Ta＝25℃）
|
器件型号 |
||
|
封装 |
DIP4 | |
|
绝对最大额定值 |
断态输出端电压VOFF（V） |
100 |
|
导通电流ION（A） |
2.0 | |
|
导通电流（脉冲）IONP（A） |
6.0 | |
|
工作温度Topr（℃） |
-40℃至110℃ | |
|
耦合电气特性 |
触发LED电流IFT最大值（mA） |
3 |
|
导通电阻RON典型值（mΩ） |
110 | |
|
导通电阻RON最大值（mΩ） |
200 | |
|
电气特性 |
输出电容COFF典型值（pF） |
300 |
|
开关特性 |
导通时间tON最大值（ms） |
3 |
|
关断时间tOFF最大值（ms） |
0.5 | |
