1.重新设计控制回路，原来的变频控制回路复杂，变频器自身具有较多保护，应充分利用，外部控制回路保护部分多余，且增加危险点，此次设计也一并取消，重新设计，设计本着简单、安全的原则进行。
变频器还使用原变频器ACS800-01单传动变频器，接触器、热继电器、小型断路器使用西门子低压产品，按钮、指示灯等使用质量较好的国产品牌，中间继电器采用OMRON的产品。采用质量较好的电器元件，可使整个控制回路的工作较为稳定，且使用寿命也较长。

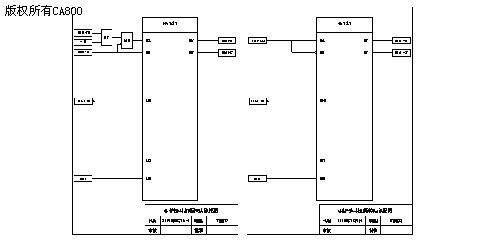

左图为变频单路控制时的组态图纸，右图为变频和工频双路控制时的组态图纸。
把原来的控制柜拆除，按照新设计的图纸进行安装，变频和工频动力输出线路分开接，以实现变频和工频完全分开。
1.变频控制回路工作过程：合QF1、QF4，给变频器和远控控制回路送电，转换开关QK置变频位，启动和停止由DCS系统控制，变频器加转和减转由DCS系统控制。变频器故障由变频器输出接点，在控制柜上显示（一红色指示灯）。变频就地控制可用变频器配套控制盘进行控制，并且变频器远程/就地控制可由控制盘进行切换。
2.工频控制回路工作过程：合QF2、QF3、QF4，给工频远控和就地控制回路送电，转换开关QK置工频位，工频远控启动和停止由DCS系统控制，工频就地启动和停止由控制柜上的按钮控制，工频控制回路故障由热继电器输出接点，在控制柜上显示（一红色指示灯）。
3.远控变频和工频运行显示在DCS系统操作站画面上显示。
