PSR-MIS磁性安全门开关即机械制造行业常说的门磁开关，主要用来检测安全门、防护罩或盖板的打开和关闭。菲尼克斯电气推出的PSR-MIS系列门磁开关，设计3种不同形状的外观，可以根据客户应用场景的不同来灵活选择。
Q：
正常设计一对门磁开关接到一个安全继电器，但是由于部分客户的降本需求，一些客户采用了将多个安全门的门磁开关串联后接到一个安全继电器上，从而减少安全继电器的使用。
那么这种设计方法可行吗?
对于安全回路的安全等级会有影响吗?
A：
其实这个问题在机械安全领域已经讨论多年，ISO最终也输出了一个权威性的技术文件，即《ISO/TR 24119机械安全—评估无源触点结构连锁装置串联应用时故障遮蔽问题》。该技术报告明确说明，无源触点的串联应用会降低相应安全回路的诊断覆盖率(Diagnostic Coverage)，进而影响回路的安全等级，具体见下图示例：
根据ISO 14119:2013第8.6条款，对于触点串联布线(无附加诊断功能)，应仔细考虑可能出现的故障遮蔽效应。故障遮蔽可能导致故障累积，因此应采用第6.2条和第6.3条所述方法之一，估算可达到的最大诊断覆盖率(DC)，可达到的最高性能等级(PL)被限制为PL d，最大诊断覆盖率(DC)被限制为中等(Medium)。

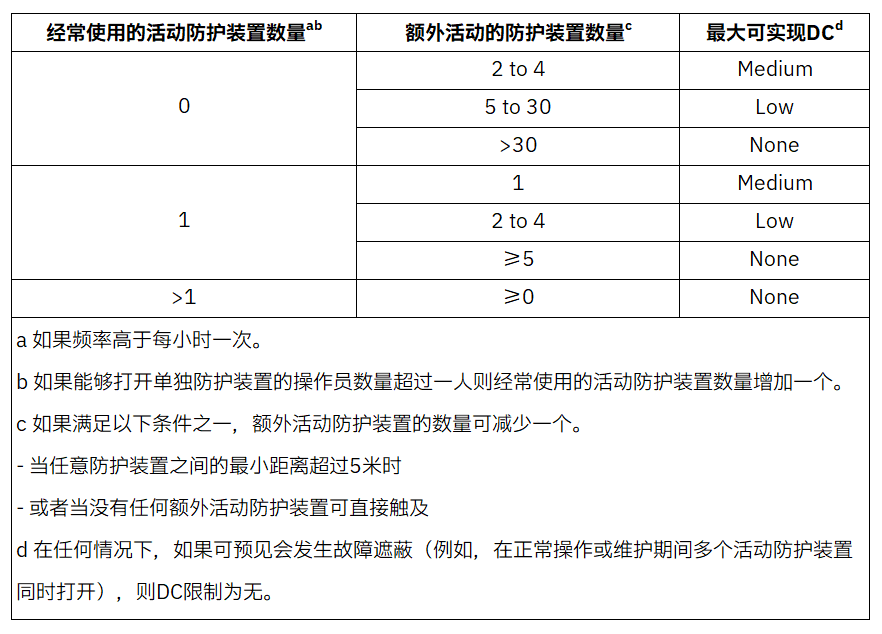

下表给出了一种简化方法，用于在考虑故障遮蔽概率的情况下确定最大可达到的DC。
最大可实现DC(简化版)
Q：那么多个安全门的门磁开关串联后接到一个安全继电器上，有什么方法可以使其不降低安全等级?
A：
· 避免将联锁装置串联连接，而是为每个联锁装置单独使用安全输入;
· 使用单独连接至监测设备的额外触点，并结合适当的诊断程序来避免故障遮蔽;
· 使用具有内部诊断功能和可监测输出的联锁装置。

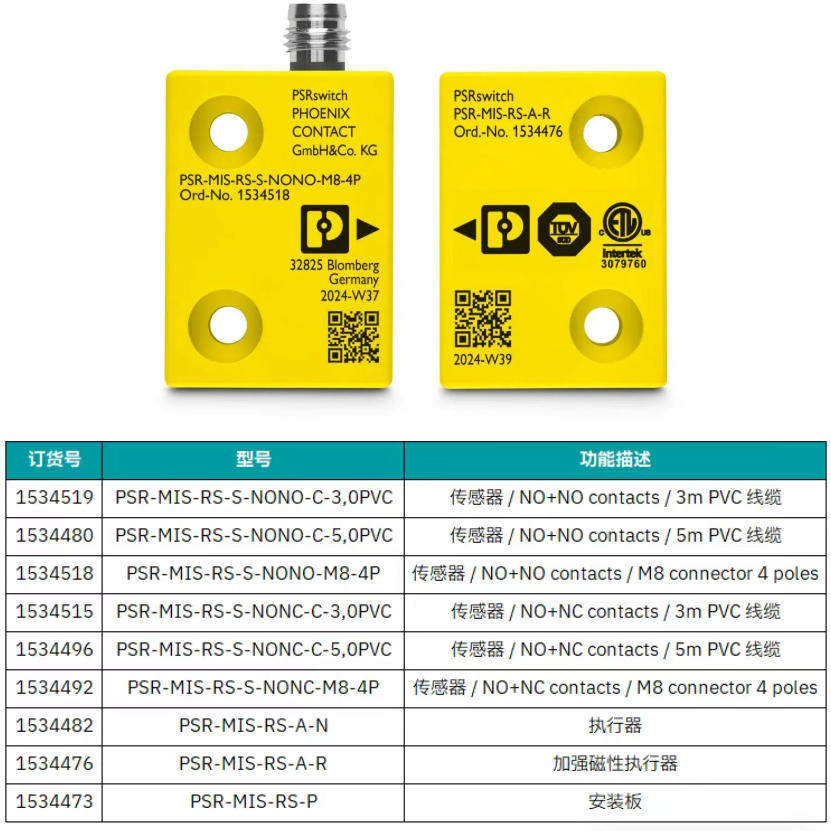

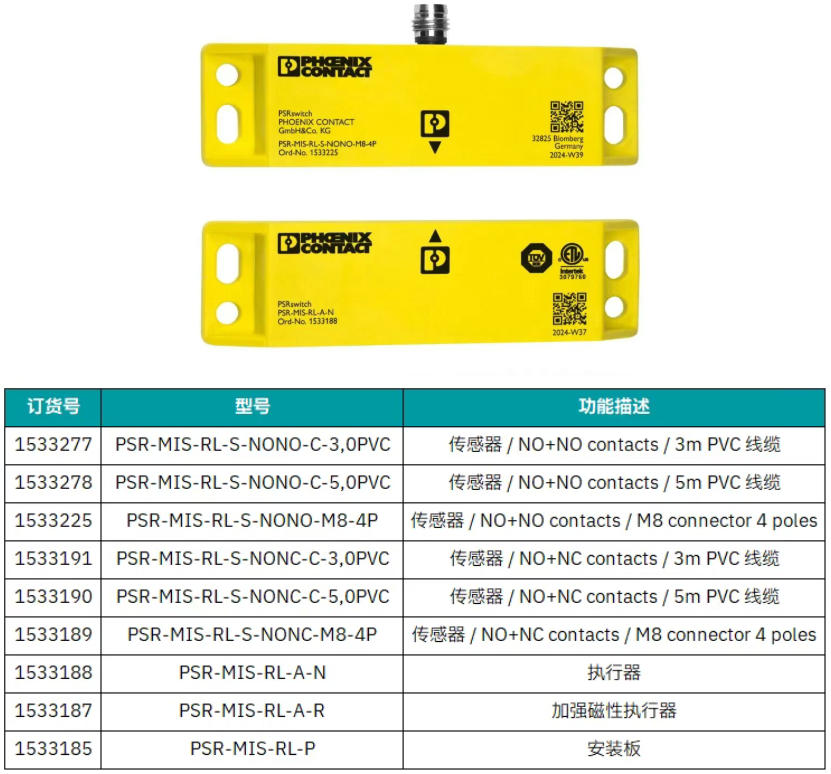

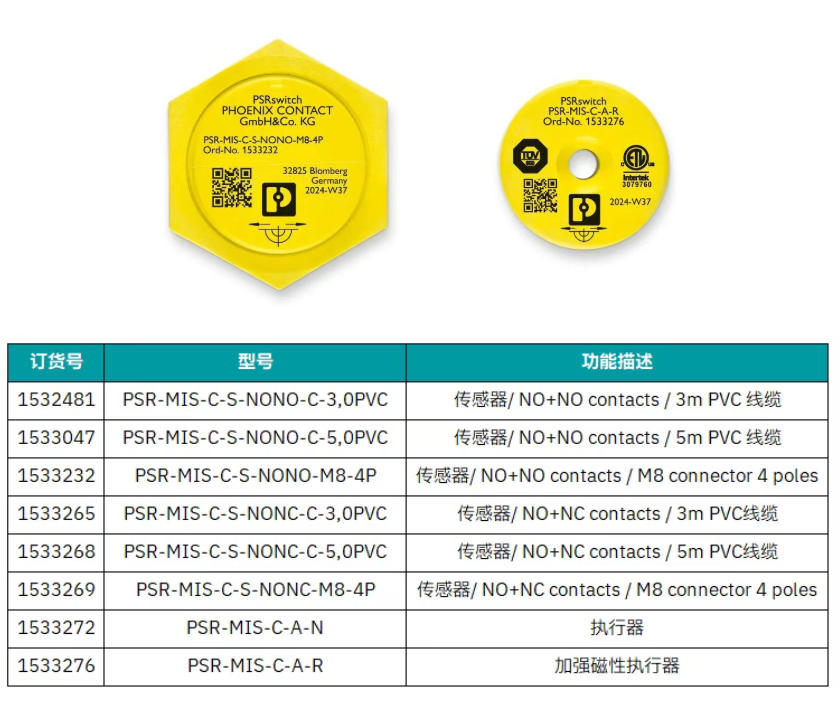

应尽量避免串联门磁开关，可以将多个门磁开关的触点单独接到对应的安全继电器或者可配置安全系统上，如下是菲尼克斯电气的PSR-MIS门磁开关型号列表以及PSRmodular可配置安全系统，PSRmodular具有扩展灵活、编程简单、应用广泛等特点。

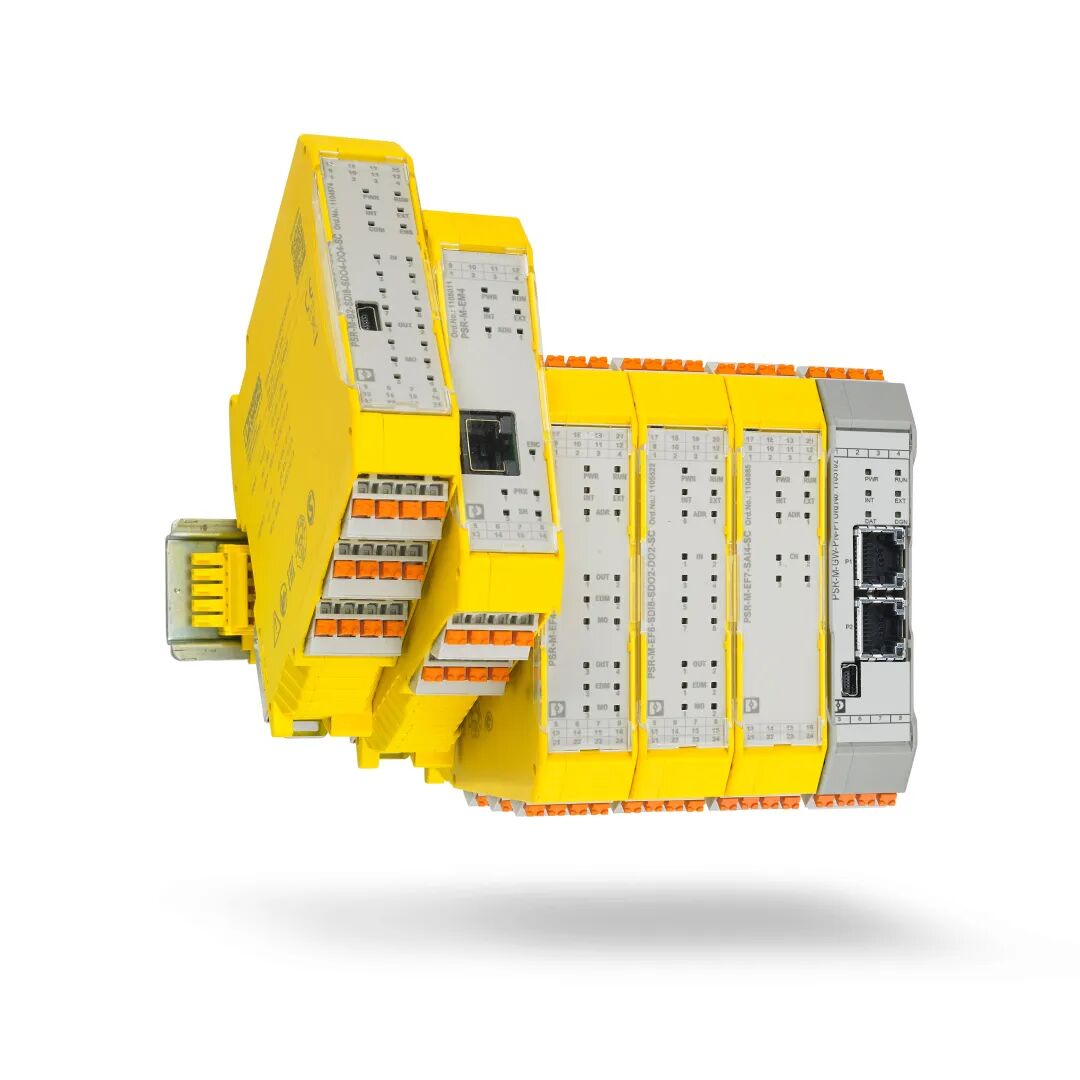

PSRmodular可配置安全系统
· TÜV认证最高可达PL e、SIL 3的安全等级
· 主模块支持独立运行
· 安全模拟量输入
· 安全速度监控输入
· 至多扩展120个可用安全输入、32个可用安全输出
· 网关双向数据通讯
· 详尽的故障诊断指示灯
· 模块宽度22.5mm(B3/B4模块宽度45mm)
· 可插拔式螺钉端子、直插端子
· TBUS DIN导轨连接器

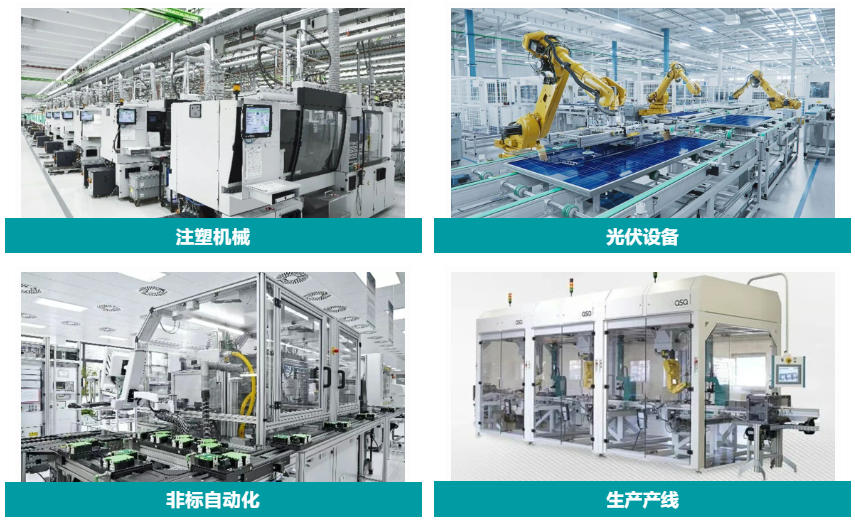

应用行业
（转载）
