装配图：一道被迫“习以为常”的行业效率鸿沟
在汽车装备制造领域，2D 工程图是设计交付的"最后一公里"。
其中，装配图作为 2D 工程图的一个子类，是公认最难啃的一块骨头。一张装配图往往涉及数十甚至上百个零件，材料、数量、技术要求需要人工逐一核对，分组统计稍有不慎就要推翻重来。尤其是在汽车行业中的头部装备制造企业，设计师常常面对的局面是：好不容易把每个零件单独投图、选择合适的图框、缩放对应大小的比例、填写图框明细栏、放置相对应的技术要求理清楚，结果装配图又需要对每个零件(机加件、标准件、外购件)的数量、材料、品牌进行统计，并填写到对应的明细表中，指示相对应零件的位置。
这不是个别设计师能力的问题，是整个出图流程的结构性瓶颈：
● 制图内容重复：大量时间花在投图、图框选择、图框明细栏填写、标注等机械工作上;
● 质量依赖个人经验：不同设计师出图风格差异大，同一批零件可能出现不一致的标注逻辑;
● 变更响应慢：设计变更后，2D 图纸需要逐张手动更新，效率与准确率双重承压。
对于项目制导向的装备制造企业而言，图纸交付周期直接影响设备调试和客户验收节奏。每一张图纸晚一天，项目整体就拖后一天。
闪设 2D：从理解 3D 开始，自主生成标准工程图
闪设2D是西门子 Xcelerator 生态伙伴设序科技基于 Agent 架构打造的 2D 工程图生成专家。自主核心理念是：基于多模态大模型与工业级几何生成模型双擎驱动，输入 3D 数模，自主输出符合企业标准的 2D 工程图，大幅提升准确率和效率，降低相应成本，且可持续迭代积累。
这背后有三个关键能力：

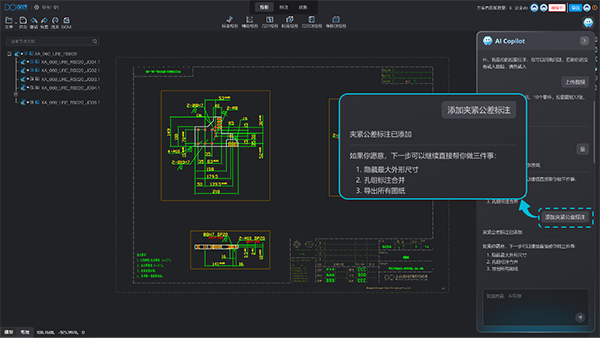

● 智能投图：
自动选择最优投影视角和视图布局，自动生成尺寸标注、基准标注、形位公差，并智能填写技术要求，生成准确率均达到 95% 以上，无需工程师逐项操作。
● 批量出图：
支持图纸批量自动生成，可覆盖装配图、零件图、焊接图、下料图、孔位图批量自动生成。在需要快速交付大量图纸的项目中，批量出图环节效率提升最高，实测数据达到 5 倍以上。
● BOM 自动生成：
根据 3D 数模自动统计物料清单，替代原来依赖人工逐件清点、分组、核对的流程。这一环节效率提升可达 10 倍，同时消除人工统计错误。

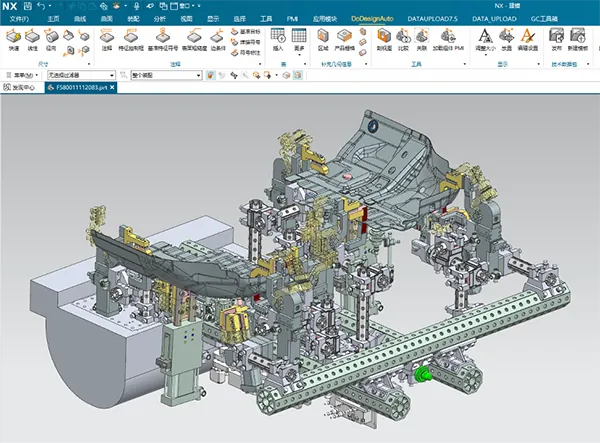

同时，闪设 2D 还与西门子 NX 深度无缝集成，工程师可在 NX 环境中直接调用闪设 2D 的智能投图功能，实现「建模‑投图」一体化工作流。3D 模型与 2D 工程图之间的关联关系自动保持，任何一方修改都会实时同步到另一方，避免因数据不一致导致的重复劳动。同时，闪设 2D 支持 NX 自定义标注样式的自动识别与复用，确保输出的图纸符合企业一贯的质量标准。
成本账：省下的不只是时间
为什么引入闪设 2D?我们来算一笔容易算的账。
假设一家中型装备制造企业，年出图量在 3000~5000 张，工程设计团队 10 人，工程师平均年薪约 20 万元。
在没有智能工具的情况下，工程师每天约有 30%~40% 的有效工作时间消耗在图纸校对、修正、重复标注、BOM 统计等环节——这部分工作本质上是可以被替代的重复劳动。
引入闪设 2D 后，按保守估算，设计师每天可节省约 3~4 小时的有效工时，相当于每年为每位工程师释放出 720~960 小时的纯设计时间。
以 10 人团队计算：每年节省 7200~9600 小时，折算人力成本约 18~24 万元(按年薪 20 万元折算)。这还不算因图纸质量提升而减少的返工损失、因交付周期缩短而带来的项目周转加速。
对于规模更大的企业，这个数字会成比例放大。
实测数据：某头部车厂的场景下，发生了什么?
以汽车装备 2D 出图(零件图 + 装配图)为测试场景，设序科技为某头部车厂技研工程团队引入闪设 2D 后，改变了在原本流程下，零件图完成后设计师需要花大量时间检查零件图中的尺寸标注、基准标注、形位公差、精加工面、数量、材料、技术要求是否正确，再出一张符合规范的装配图的流程;转变为这部分工作全由算法自动完成，设计师的角色从"执行者"转变为"审核者"，从而带来了这些具有代表性的数据改变：
● 单张图纸生成：5 倍
● 批量零件图投图：10 倍以上
● BOM 表自动生成：10 倍
● 整体交付周期：缩短超过 50%
门槛有多低?
这也是很多人关心的问题：这么好用的东西，部署起来麻烦吗?
闪设 2D 采用云端 SaaS 架构，企业无需采购服务器、无需安排 IT 部署，打开浏览器即可使用。目前已累计服务 1000+ 企业客户，用户数超过 5 万，日出图量稳定在 5 万张以上。
从注册到产出第一张图纸，最快可在 1~2 天内完成上手。项目制企业尤其适合——按需开通账号，没有长期投入压力。
适配条件也很直接：企业需要具备基础的 3D 数字化能力(已有 CAD 数模)，闪设 2D 依赖 3D 数模作为输入。
设序科技：如何携手西门子 Xcelerator 实现再加速
设序科技成立于 2020 年，由工业设计专家与 AI 算法团队共同创立，定位是"让设计、制造简单有序"。
核心产品闪设 2D 和闪设 3D 已广泛应用于汽车装备、汽车零部件、3C 电子、航空航天、能源装备、快消品等多个工业领域。累计服务企业客户超过 1000 家，拥有发明专利及软件著作权各 20 项，注册用户超过 10 万。
作为西门子 Xcelerator 生态合作伙伴，闪设 2D 深度集成 NX 等主流 CAD 平台，是平台上原生运行的应用——不是孤立工具，而是与西门子体系天然打通。这一生态定位带来双重价值：技术标准直接对接，数十万工业客户直连触达，共创共享生态红利。
每一次工业效率的跃升，本质上都是把人的时间从低价值环节释放出来、投入到更高价值创造的过程。闪设 2D 所做的事情，正是这个逻辑在工程出图领域的具体落地。它不是要取代工程师，而是让工程师可以聚焦于高价值、高创造性的工作。
对于制造企业而言，选择闪设 2D，不只是选择了一款工具，而是选择了让设计交付这件事，真正跑在工业时间表上。
